Torpaq telinin seçimi niyə təhlükəsizlik, etibarlılıq və səs-küy performansını müəyyənləşdirir?

mücərrəd

A torpaq telibir şey səhv gedənə qədər gözdən qaçırmaq asandır: gözlənilməz avadanlıq sıfırlanması, siqnalları pozan müdaxilə, karıncalanma, uğursuz yoxlamalar və ya (ən pis halda) şok və yanğın riski. Bu təlimatda torpaq naqillərinin real sistemlərdə necə işlədiyi, adətən torpaqlama problemlərinə səbəb olan şeylər və elektrik, mexaniki və ətraf mühit məhdudiyyətlərinizə uyğun olan torpaq naqilinin necə seçiləcəyi izah edilir. Yolda siz praktiki yoxlama siyahıları, ümumi torpaqlama keçiricilərinin müqayisə cədvəli və sahədə sübut olunmuş quraşdırma məsləhətləri alacaqsınız. Örgülü torpaqlama məhsullarını qiymətləndirirsinizsə və ya maşın, panel, nəqliyyat vasitəsi və ya korpus üçün torpaqlama strategiyası qurursanız, aydın növbəti addımlarla ayrılacaqsınız. İstehsalçılar və layihə qrupları üçün,Dongguan Quande Electronics Co., Ltd.dizaynınızın prototipdən istehsala qədər ardıcıl şəkildə yerinə yetirilməsi üçün torpaqlama keçiricisinin seçimini və fərdiləşdirilməsini dəstəkləyir.

Mündəricat

• Kontur
• Torpaq teli əslində nə edir
• Müştəri Ağrı Nöqtələrinin Əsaslanması Problemləri Yaradın
• Doğru Torpaq Telini Necə Seçmək olar
• Ümumi torpaqlama keçiricilərinin növləri və onlardan nə vaxt istifadə edilməlidir
• Sürpriz Uğursuzluqların qarşısını alan Ölçü Mülahizələri
• Torpaqlama aparan və ya pozan quraşdırma təcrübələri
• Ümumi səhvlər və onlardan necə qaçınmaq olar
• Sahədə torpaqlama keyfiyyətini necə yoxlamaq olar
• Tez-tez verilən suallar
• Növbəti addımlar

Kontur

1. Təhlükəsizlik və siqnal bütövlüyündə torpaq naqilinin məqsədi
2. Zəif torpaqlamanın simptomları və niyə baş verir
3. Elektrik yükünü, tezlik davranışını və ətraf mühiti əhatə edən seçim çərçivəsi
4. Örgülü qayışların, qapaqlı naqillərin və şinlərin müqayisəsi
5. Müqaviməti azaldan və boşalmanın qarşısını alan quraşdırma detalları
6. Doğrulama üsulları və praktiki qəbul yoxlamaları
7. Tez-tez verilən suallar və mənbə təlimatı

Torpaq teli əslində nə edir

"Torpaq teli" ifadəsi bir çox iş üçün istifadə olunur və onları qarışdırmaq bir çox layihənin problemə girdiyi yerdir. Əksər tətbiqlərdə torpaq naqili bu funksiyalardan birini və ya bir neçəsini dəstəkləyir:

• Təhlükəsizlik xətası yolu: Əgər cərəyan keçirici metal korpusla təmasda olarsa, torpaq yolu nasazlıq cərəyanını keçirməyə kömək edir, beləliklə qoruyucu qurğular tez sıradan çıxa bilər.
• Ekvipotensial bağlanma: Metal hissələrin təxminən eyni potensialda qalması üçün birləşdirilməsi toxunma gərginliyini azaldır və qövs riskini minimuma endirir.
• Səs-küyə nəzarət və istinad sabitliyi: Yaxşı torpaq bağlantısı idarə olunan geri dönüş yolunu təmin etməklə və müvafiq tezliklərdə empedansı azaltmaqla elektromaqnit müdaxiləsini azalda bilər.
• İldırım çaxması və dalğalanma: Bəzi sistemlərdə torpaqlama keçiriciləri yüksək enerjili keçidləri təhlükəsiz şəkildə idarə etməyə kömək edir (çox vaxt daha geniş birləşmə və dalğalanma strategiyasının bir hissəsi kimi).

Sözə diqqət yetirinempedans, təkcə müqavimət deyil. Əsas sayğacda "yaxşı" görünən dirijorun induktivlik, uzunluq və əlaqə həndəsəsinə görə hələ də pis davrandığı daha yüksək tezliklərdə bir çox torpaqlama problemləri ortaya çıxır. Buna görə topraklama keçiricisinin fiziki forması onun kəsişmə sahəsi qədər əhəmiyyətli ola bilər.

Müştəri Ağrı Nöqtələrinin Əsaslanması Problemləri Yaradın

Əgər sistem bir dəzgah testindən keçibsə, lakin fabrikdə, avtomobildə və ya açıq quraşdırmada uğursuz olubsa, torpaqlama çox vaxt hekayənin bir hissəsidir. Sənaye və elektron sistemlərdə gördüyümüz ən ümumi müştəri ağrı nöqtələri bunlardır:

• Təsadüfi sıfırlamalar və izah olunmayan nasazlıqlar: Fasiləli torpaqlama birləşmələri nəzarət elektronikasını çaşdıran gərginlik dəyişiklikləri yarada bilər.
• Getməyəcək EMI: Ekranlama və filtrlər pis geri dönüş yolunu və ya korpuslar arasında yüksək empedanslı birləşməni tam kompensasiya edə bilməz.
• Uğursuz yoxlamalar və ya uyğunluq gecikmələri: Qeyri-adekvat bağlanma, səhv sonlandırmalar və ya zəif sənədləşdirmə yenidən işlərə və cədvəl sürüşməsinə səbəb ola bilər.
• Bağlantı nöqtələrində həddindən artıq istiləşmə: “Kiçik” kontakt problemi nasazlıq cərəyanı və ya təkrar dalğalanma şəraitində qaynar nöqtəyə çevrilir.
• Korroziya və boşalma: Çöl, dəniz, rütubətli və ya kimyəvi mühitlər komandaların gözlədiyindən daha sürətli əlaqələri pisləşdirə bilər.
• Montaj baş ağrıları: Çox sərt, çox qısa və ya yorğunluğa meylli olan naqillər istehsalı uyğunsuz edə bilər.

Yaxşı xəbər budur ki, bunların əksəriyyətinin qarşısını almaq olar. Əsas odur ki, torpaqlamaya sonradan düşünülmüş deyil, mexaniki və elektrik dizayn problemi kimi baxılır.

Doğru Torpaq Telini Necə Seçmək olar

Etibarlı seçim prosesi yalnız kataloq təsviri ilə deyil, real məhdudiyyətlərinizlə başlayır. Bu çərçivədən istifadə edin:

1) Torpaqlama işini müəyyənləşdirin

• Bu, ilk növbədə təhlükəsizlik bağlanması, səs-küyə nəzarət, dalğalanmaların idarə edilməsi və ya birləşmədir?
• Bu, korpusdan korpusa birləşdirmə, qapının birləşdirilməsi, panelin bağlanması və ya kabel ekranının bağlanmasıdır?

2) Elektrik tələblərinin xəritəsini tərtib edin

• Səhv cari gözləntilər: Qoruyucu cihazın davranışı aşağı empedanslı yoldan asılıdır.
• Tezlik davranışı: Səs-küy və EMI üçün, daha qısa və daha geniş keçiricilər tez-tez daha uzun, daha dar olanları üstələyir.
• Vəzifə dövrü: Bəzən baş verən dalğalanmalar davamlı cərəyan paylaşımından fərqlidir.

3) Mexanik reallığı uyğunlaşdırın

• Büküləcəkmi (qapılar, menteşələr, vibrasiya, robotlar)? Əgər belədirsə, çevik torpaqlama keçiricisi vacibdir.
• Məkan dardır? Təkrar əyilmə radiusu tələbi varmı?
• Quraşdırıcıların fırlanma anı bərkidicilərinə ardıcıl çıxışı olacaqmı?

4) Ətraf mühiti nəzərə alın

• Rütubət, duz spreyi, kimyəvi maddələr, yüksək temperatur, ultrabənövşəyi şüalara məruz qalma və ya yağla çirklənmə material seçimlərini dəyişə bilər.
• Korroziya ehtimalı varsa, səth müalicəsi və birləşdirici qurğular keçirici material qədər vacibdir.

5) İşdən çıxarma strategiyasına erkən qərar verin

• Halqa terminalları, qapaqlar, qaynaq lövhələri, dirək birləşmələri və ya sıxac tipli birləşmələrin hər biri fərqli keçirici konstruksiyaları tələb edir.
• Xitamda ardıcıllıq performansda ardıcıllığa bərabərdir.

İstehsalda daha az sürpriz etmək istəyirsinizsə, qoşqu təsvirlərini tamamlamadan əvvəl bu qərarları kilidləyin. Dongguan Quande Electronics Co., Ltd. kütləvi istehsaldan əvvəl uyğunluğu, çevikliyi və son uyğunluğu təsdiq edərək komandaları dəstəkləyir.

Ümumi torpaqlama keçiricilərinin növləri və onlardan nə vaxt istifadə edilməlidir

Bir çox sənaye şkafları üçün "ən yaxşı" seçim kombinasiyadır: paneldə birləşdirici çubuq, qapılar və hərəkət edən hissələr üçün qısa hörüklü qayışlar və sabit birləşmələr üçün yaxşı kəsilmiş telli keçiricilər.

Sürpriz Uğursuzluqların qarşısını alan Ölçü Mülahizələri

Ölçü təkcə “böyükdür, daha yaxşıdır” deyil. Həddindən artıq ölçü sərtlik, montaj problemləri və yorğunluq yarada bilər. Kiçik ölçülər həddindən artıq qıza bilər, qoruyucu cihazın təmizlənməsi uğursuz ola bilər və ya qeyri-sabit istinadlar yarada bilər. Bu prinsipləri yadda saxlayın:

• Qısa vuruşlar daha qalındırsəs-küylə bağlı bir çox məsələlər üçün. Uzunluğu azaltmaq, kəsiyi artırmaqdan daha çox performansı yaxşılaşdırır.
• Daha geniş dairəni döyə bilərdaha yüksək tezliklərdə. Düz örgülü qayışlar düzgün quraşdırıldıqda empedansı azalda bilər.
• Əlaqə sahəsi vacibdir. Kiçik bir kontakt yamacındakı qalın bir dirijor hələ də pis işləyə bilər.
• İstilik və nasazlıq hadisələri fərqlidir. Dirijor qısa bir nasazlıq nəbzindən sağ çıxa bilər, lakin təkrarlanan dalğalanmalar və ya pis birləşmədə istilik altında uğursuz ola bilər.

Dizaynınız müəyyən bir elektrik koduna və ya sənaye standartına cavab verməlidirsə, bu standartın ölçü metodunu əsas olaraq istifadə edin, sonra mexaniki və ekoloji tələbləri yuxarıya qoyun. Şübhə olduqda, dayandırma və montajı “quraşdırıcı detalları” deyil, birinci dərəcəli dizayn elementləri kimi qəbul edin.

Torpaqlama aparan və ya pozan quraşdırma təcrübələri

Əksər torpaqlama uğursuzluqları interfeyslərdə baş verir. Dirijor nadir hallarda problem yaradır; əlaqə adətən olur. Bu təcrübələr nəticələri əhəmiyyətli dərəcədə yaxşılaşdırır:

Bağlama tələb olunduğu yerlərdə təmiz metal-metal kontaktından istifadə edin

• Aparat örtükləri etibarlı şəkildə deşmək üçün nəzərdə tutulmayıbsa, yapışdırma nöqtəsində boya, anodizasiya və ya örtükləri çıxarın.
• Zamanla təmas təzyiqini saxlamaq üçün müvafiq yuyuculardan və ya yapışdırıcı avadanlıqlardan istifadə edin.

Vibrasiya altında boşalmağa nəzarət edin

• Avadanlıq və ətraf mühitinizə uyğun kilidləmə üsullarından istifadə edin.
• Ardıcıl fırlanma momenti tətbiq edin və istehsal üçün sənədləşdirin.

Uzunluğu minimuma endirin və döngələrdən qaçın

• Torpaq keçiricilərini mümkün qədər qısa və birbaşa istiqamətləndirin.
• Antena kimi müdaxiləni qəbul edə bilən böyük döngələrdən çəkinin.

Hərəkət etməyəcəyinə ümid etmək əvəzinə hərəkət üçün dizayn edin

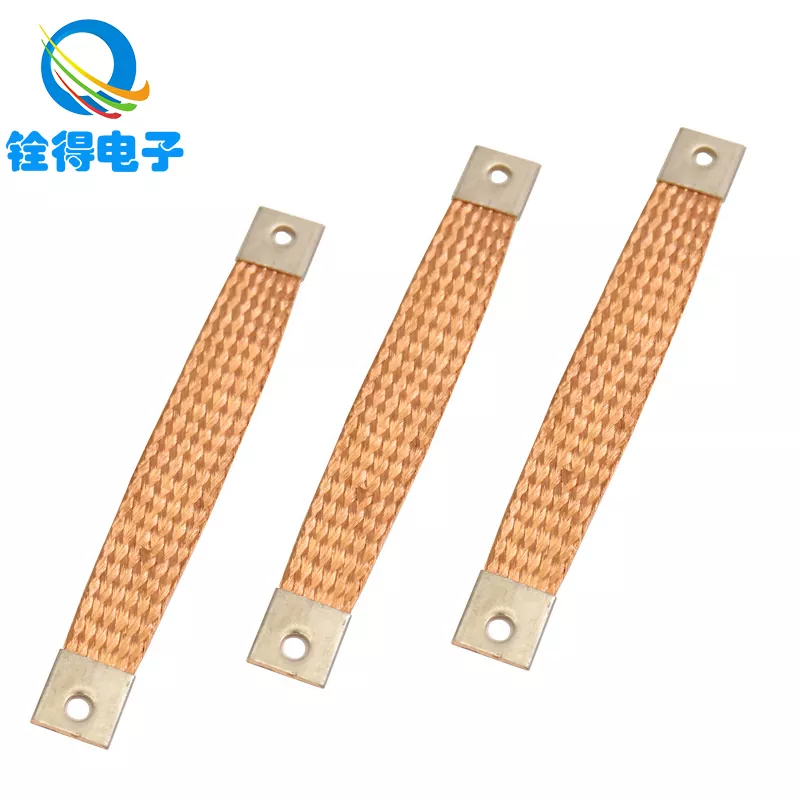

• Qapılar, menteşələr və vibrasiya qurğuları üçün lazımi gərginliyi aradan qaldıran hörülmüş torpaq kəməri çox vaxt sərt naqildən daha uzun müddət dayanır.
• Bükülmə radiusuna hörmət edin və kəmər və ya telin mexaniki dayanma nöqtəsi olmadığından əmin olun.

Sonlandırmaları standartlaşdırın

• Sonlandırma tərzini seçin və onu ardıcıl olaraq bütün quruluşlarda tətbiq edin.
• Qıvrım keyfiyyəti, qapağın uyğunluğu və təmas səthinin hazırlanması proseslərinə nəzarət edilməlidir.

Ümumi səhvlər və onlardan necə qaçınmaq olar

• Qalxanlar üçün uzun "pigtail"lərdən istifadəyüksək tezlikli performansa xələl gətirən. Qalxan bağlarını qısa saxlayın və lazım olduqda sıxac yanaşmalarını nəzərdən keçirin.
• Boya vasitəsilə şassi kontaktına əsaslanaraq. Əgər metal təmasda olduğuna zəmanət verə bilmirsinizsə, onun mövcud olduğunu düşünməyin.
• Planlaşdırmadan metalların qarışdırılması. Fərqli metallar və nəmlik korroziyanı sürətləndirə və müqaviməti artıra bilər.
• Qapının bağlanmasına məhəl qoymamaq. Qapı səs-küylü üzən plitə halına gələrsə, əla panel zəmini kömək etmir.
• Sərt keçiricinin həddindən artıq əyilməsi. Vibrasiya yorğunluğu realdır; hərəkət üçün nəzərdə tutulmuş bir dirijor seçin.
• Yalnız əsas davamlılıq siqnalı ilə sınaq. Davamlılıq real şəraitdə möhkəm, aşağı empedanslı əlaqəyə bərabər deyil.

Sahədə torpaqlama keyfiyyətini necə yoxlamaq olar

Doğrulama riskə uyğun olmalıdır. Sadə bağlama üçün aşağı müqavimət yoxlaması faydalı ola bilər. Həssas sistemlər üçün əlavə üsullara ehtiyacınız ola bilər. Praktik variantlara aşağıdakılar daxildir:

• Vizual yoxlama: Kaplamanın çıxarılmasını, aparatın növünü və keçiricinin gərgin olmadığını təsdiq edin.
• Aşağı müqavimətin ölçülməsi: Yalnız əsas multimetr ilə deyil, aşağı ohmlu iş üçün uyğun olan alətlə əlaqəni ölçün.
• Qalxma sınağı: Fasiləli davranışa nəzarət edərkən qapıları və ya kəmərləri diqqətlə hərəkət etdirin.
• Yük altında istilik yoxlaması: İsti nöqtələr tez-tez yüksək müqavimətli oynaqları aşkar edir.
• Səs-küy simptomlarının yoxlanılması: Torpaqlama müdaxiləni azaltmaq üçün nəzərdə tutulubsa, real iş şəraitinizə uyğun gələn əvvəlki və sonrakı ölçmələrlə təsdiqləyin.

Sisteminiz təhlükəsizlik baxımından kritikdirsə, müvafiq elektrik kodlarına və təşkilati sınaq prosedurlarına əməl edin. Bu məqalə ümumi mühəndislik təlimatını təqdim edir, lakin son qəbul meyarları sənaye və uyğunluq öhdəliklərinə uyğun olmalıdır.

Tez-tez verilən suallar

• Torpaq teli neytral naqillə eynidirmi?
  Xeyr. Bir çox sistemlərdə neytral normal əməliyyat zamanı qaytarma cərəyanı daşıyır, torpaq keçiricisi isə təhlükəsizlik bağlanması və nasazlıq şəraiti üçün nəzərdə tutulub. Onlar müxtəlif rollara xidmət edir və dizayn və quraşdırmada fərqli şəkildə müalicə olunurlar.
• Adi məftil yerinə nə vaxt hörülmüş torpaq kəmərindən istifadə etməliyəm?

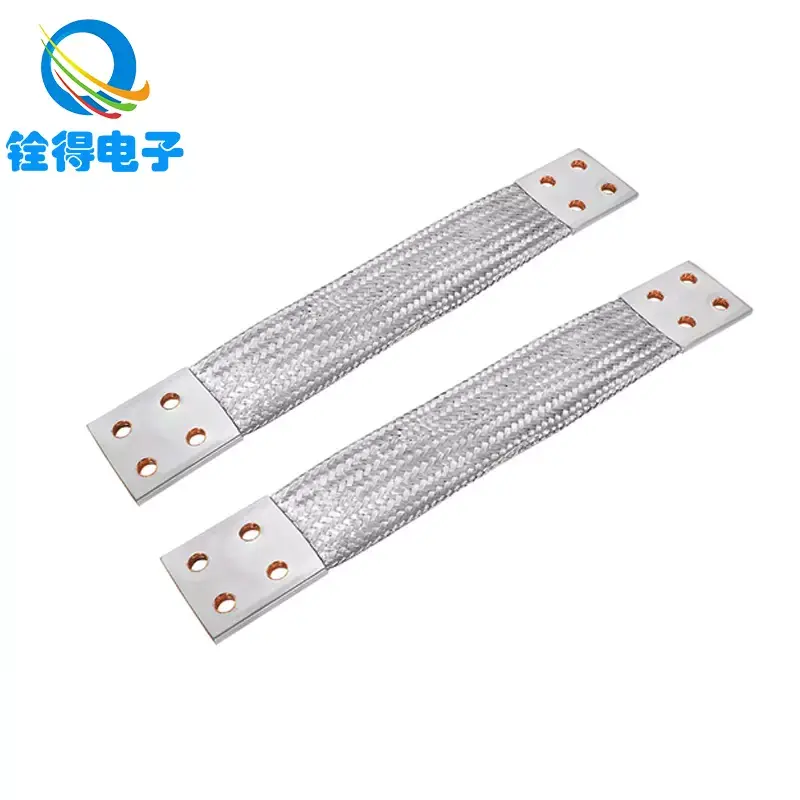

  Hərəkətli hissələri, vibrasiya mühitlərini və ya səs-küyə nəzarəti dəstəkləyən qısa, geniş, aşağı empedanslı birləşmələri birləşdirmək üçün çox vaxt örgülü qayışlara üstünlük verilir. Onlar həmçinin əyilmə qaçınılmaz olduqda qapının bağlanmasını və qapaq bağlanmasını daha etibarlı edə bilərlər.
• Daha qalın torpaq naqili həmişə müdaxiləni azaldırmı?
  Həmişə deyil. Uzunluğu azaltmaq, əlaqə sahəsini yaxşılaşdırmaq və empedansı aşağı salan həndəsədən istifadə etmək, xüsusilə də yüksək tezlikli səs-küy üçün kəsiyi artırmaqdan daha çox əhəmiyyət kəsb edə bilər.
• Nə üçün hər şey davamlılıq göstərsə də, sistemimdə hələ də səs-küy var?
  Davamlılıq yalnız bəzi keçirici yolun olduğunu sübut edir. Səs-küy problemləri tez-tez işləmə tezliyindəki empedans, zəif birləşmə həndəsəsi, uzun pigtaillər və ya uyğun olmayan qalxan sonları ilə əlaqədardır.
• Torpaq əlaqələrinin zamanla sıradan çıxmasına səbəb nədir?
  Ümumi səbəblərə vibrasiyanın boşaldılması, korroziya, səthin zəif hazırlanması, qeyri-adekvat gərginlik relyefi və uyğun olmayan qıvrım və ya qaşıq keyfiyyəti daxildir. Ətraf mühitə məruz qalma bütün bunları sürətləndirə bilər.
• İstehsalda torpaqlamanı necə daha ardıcıl edə bilərəm?
  Aparat və xitamları standartlaşdırın, fırlanma momentini təyin edin, səth hazırlığına nəzarət edin və montaj prosesinə uyğun keçiriciləri seçin. Ardıcıllıq dirijor seçimində olduğu kimi prosesə nəzarətlə də bağlıdır.
• Torpaq keçiricilərini öz korpusum və ya kəmərim üçün fərdiləşdirə bilərəmmi?
  Bəli. Bir çox istehsalçı xüsusi uzunluqlar, örgü konstruksiyaları və bitirmə variantları təklif edir. Sıx yer, hərəkət və ya korroziya məhdudiyyətləriniz varsa, fərdiləşdirmə tez-tez yenidən işləri azaldır və etibarlılığı artırır.

Növbəti addımlar

Əgər izah edilməmiş EMI, uyğun olmayan avadanlıq davranışı, qapının bağlanması problemləri və ya korroziyaya uğrayan və ya boşaldılan torpaqlama nöqtələri ilə məşğul olursunuzsa, torpaq naqilinə aksesuar kimi baxmayın. Onu elektrik, mexaniki və ətraf mühit tələbləri ilə dizayn edilmiş komponent kimi qəbul edin.

Torpaqlama keçiricisinin üslubunu seçməkdə, dayandırma variantlarını müəyyən etməkdə və ya uyğun çeviklik və quraşdırma məhdudiyyətlərinə kömək etmək istəyirsinizsə, Dongguan Quande Electronics Co.,Ltd. qiymətləndirmə və istehsal ehtiyaclarınızı dəstəkləyə bilər. Tətbiq təfərrüatlarınızı və çertyojlarınızı paylaşın və biz təkrar və inamla qura biləcəyiniz praktiki əsaslandırma həllini tövsiyə edəcəyik—bizimlə əlaqə saxlayınbaşlamaq üçün.
