Örgülü Mis Boru Çevik Güc və Torpaq Əlaqələrini Necə Təkmilləşdirir?

mücərrəd

Əgər siz nə vaxtsa yüksək cərəyanlı avadanlığın yanında çatlamış qapaqlar, həddindən artıq qızmış jumperlər, narahatedici səfərlər və ya səs-küylü siqnallarla qarşılaşmısınızsa, siz artıq əsl düşməni tanıyırsınız: hərəkət edən, vibrasiya edən, genişlənən və ya asan xidmətə giriş tələb edən yerlərdə sərt bağlantılar.Örgülü Mis Borutam olaraq "olmayana qədər hər şey yaxşıdır" üçün nəzərdə tutulmuşdur mühitlər. O, yüksək keçiriciliyi çevikliklə birləşdirir, istilik velosipedi, mexaniki hərəkət və sıx quraşdırma yerləri altında etibarlı qalan əlaqələr qurmağa kömək edir.

Bu təlimat nəyi pozurÖrgülü Mis Boruharada parlayır, müştərilər onu seçərkən tez-tez səhv edirlər və ilk dəfə onu necə düzgün müəyyənləşdirirlər. Siz həmçinin ölçü məsləhətləri, praktik müqayisə cədvəli, quraşdırma ilə bağlı ən yaxşı təcrübələr və “bizə çevik bir şey lazımdır”dan aydın, satınalmaya hazır xüsusiyyətə keçməyinizə kömək edəcək qısa tez-tez verilən suallar tapa bilərsiniz.

Mündəricat

• Kontur
• Örgülü Mis Boru Nədir
• Müştəri ağrı nöqtələrini həll edir
• Tipik istifadə halları
• Düzgün spesifikasiyanı necə seçmək olar
• Ölçü və uyğunlaşdırma üçün praktiki cədvəllər
• Quraşdırma və İdarəetmə Məsləhətləri
• Satın almadan əvvəl keyfiyyətə nəzarət siyahısı
• Dongguan Quande Electronics Co.,Ltd ilə işləyir.
• Tez-tez verilən suallar
• Növbəti addımlar

Kontur

1. Müəyyən edinÖrgülü Mis Borusadə dildə və onun real quraşdırmalarda necə davrandığını izah edin.
2. Ümumi uğursuzluq ssenarilərini örgülü boru keçiricinin dizayn üstünlükləri ilə əlaqələndirin.
3. Ən ümumi tətbiqləri və hər birində ən vacib olanı göstərin.
4. Seçim çərçivəsini təmin edin: material, örtük, örgü sıxlığı, ölçülər və bitirmə yanaşması.
5. Alıcıların performans ehtiyaclarını aydın spesifikasiya ilə uyğunlaşdıra bilməsi üçün istifadəsi asan cədvəlləri paylaşın.
6. İdarəetmə məsləhətləri, keyfiyyət yoxlama siyahısı və alıcıya uyğun tez-tez verilən suallarla bitirin.

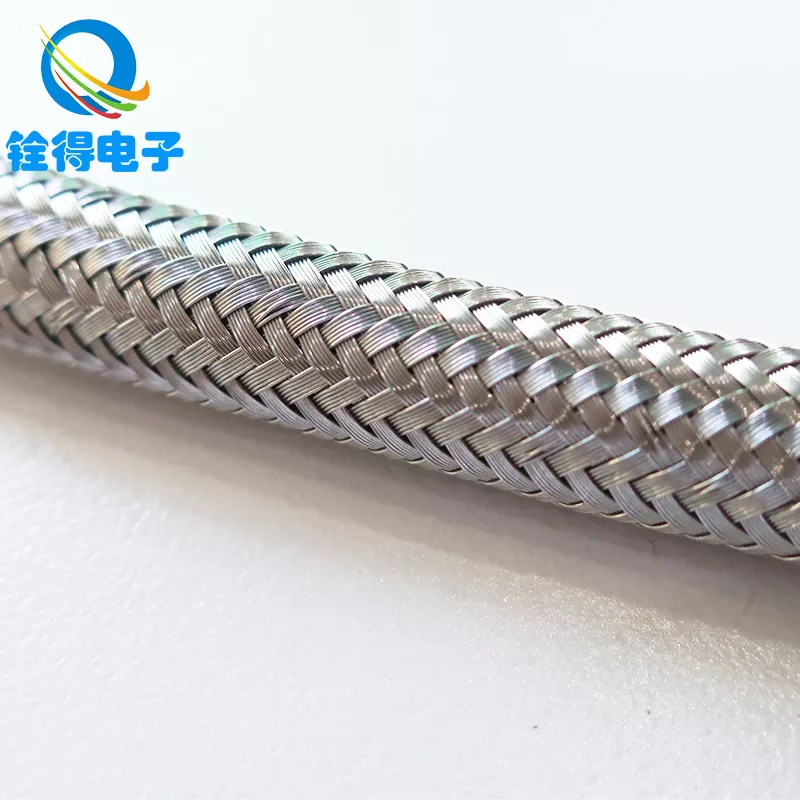

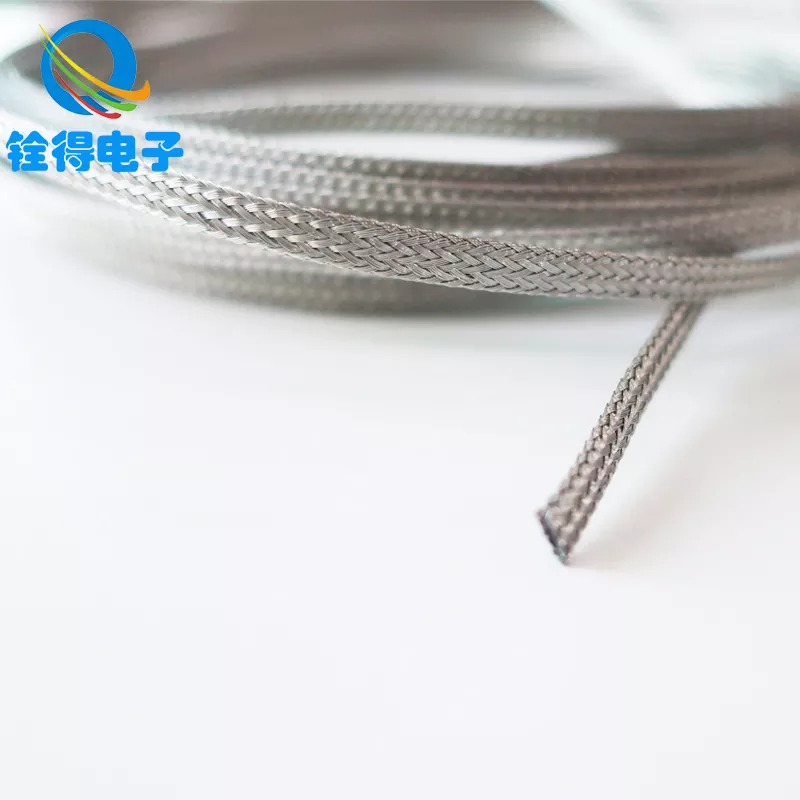

Örgülü Mis Boru Nədir

Örgülü Mis Boruçevik qol və ya boru şəklində toxunmuş çoxlu mis məftillərdən hazırlanmış boruşəkilli hörükdür. Dizayndan asılı olaraq, aşağıdakı kimi istifadə edilə bilər:

• Çevik dirijor(hərəkət və ya genişlənmənin baş verdiyi iki nöqtə arasında cərəyan keçirən)
• Torpaqlama yolu(birləşdirici qapaqlar, qapılar, şkaflar, şinlər və fırlanan və ya vibrasiyalı qurğular)
• Elektromaqnit qalxanı(kabellər və ya birləşmələr ətrafında keçirici bir qapaq təmin etməklə müdaxilənin azaldılması)
• Qoruyucu qol(keçiricilik əlavə edərkən şlanqları/kabelləri aşınmadan qorumaq)

Möhkəm mis çubuqdan və ya sərt kabeldən fərqli olaraq, örgülü boru dəfələrlə əyilə bilər və dar boşluqlara uyğunlaşa bilər. O, həmçinin termal genişlənmə ilə "nəfəs ala" bilər: temperatur yüksəldikcə metal hissələr genişlənir; soyuduqda müqavilə bağlayırlar. Örgülü struktur bu dövrəyə daha az avadanlığı gevşetmə riski ilə dözür, qapağın çatlaması və ya stresin həssas terminallara ötürülməsi.

Müştəri ağrı nöqtələrini həll edir

Alıcılar adətən axtarışa başlayırlarÖrgülü Mis Borubu problemlərdən birini yaşadıqdan sonra:

• Bağlantı nöqtələrində həddindən artıq istiləşməqeyri-kafi təmas sahəsi, zəif elastiklik və ya hərəkətdən qaynaqlanan mikro boşluqlar səbəb olur.
• Çatlamış qapaqlar və qırıq iplərsərt keçiricilərin vibrasiya və ya xidmət zamanı əyilməyə məcbur edildiyi yerlərdə.
• Vaxt keçdikcə boş bağlayıcılartermal dövriyyə və mexaniki hərəkət nəticəsində gərginliyin birləşməyə ötürülməsi.
• Səs-küy və müdaxiləçeviricilərin, transformatorların, keçid qurğularının, qaynaqçıların və ya EV doldurma avadanlığının yaxınlığında.
• Quraşdırılması çətin olan tullananlarəyilmə radiusunun döyüşə çevrildiyi dar şkaflarda.
• Erkən korroziyarütubətli, sahilyanı və ya kimyəvi cəhətdən aktiv mühitlərdə materiallar şərtlərə uyğun gəlmədikdə.

Yaxşı dəqiqləşdirilmiş örgülü boru keçiriciliyi, elastikliyi və səth örtüyü birləşdirərək bu problemləri həll edir. Nəticə daha asan bir əlaqədir marşruta, zamanla daha stabil və sərt hissəni cəzalandıracaq kiçik dəyişikliklərə daha az həssasdır.

Tipik istifadə halları

Burada real dünya yerləri varÖrgülü Mis Boruçox istifadə olunur və qərar qəbul edənlər adətən ən çox nələrə əhəmiyyət verirlər:

• Kommutator və şin sistemləri:yük altında qızdırılan şinlər və ya komponentlər arasında çevik bağlantılar.
• Transformatorlar və güc paylanması:nasazlıq riskini azaltmaq və sabit potensialı saxlamaq üçün torpaqlama və bağlama.
• Dəmir yolu və avtomobil platformaları:vibrasiyaya davamlı bağlama və çevik cərəyan yolları.
• EV/doldurma və çevirici sistemləri:elektrik səs-küyünü azaltmaqla yüksək cərəyanı idarə etmək.
• Sənaye şkafları və qapaqları:açılış/bağlama zamanı əyilməli olan qapı bağlama qayışları və torpaqlama yolları.
• Kabellər və qurğular üçün EMI ekranlaması:müdaxilə həssaslığını azaltmaq üçün kabellərin ətrafında keçirici boru.

Düzgün spesifikasiyanı necə seçmək olar

Ən yaxşısıÖrgülü Mis BoruLayihəniz üçün onun necə istifadə olunacağından asılıdır: cari səviyyə, vəzifə dövrü, ətraf mühit, tələb olunan çeviklik, və xitam üsulu. Aşağıda mühəndislik, satınalma və təchizatçınıza təhvil verə biləcəyiniz praktik seçim çərçivəsidir.

1) Mis növü və keçiricilik gözləntiləri

• Çılpaq mis:güclü keçiricilik, idarə olunan mühitlərdə ümumi.
• Qalaylanmış mis:daha yaxşı oksidləşmə müqaviməti və daha asan lehimləmə qabiliyyəti, tez-tez rütubətli və ya dəyişkən şərait üçün üstünlük verilir.
• Xüsusi örtük:unikal korroziya və ya interfeys ehtiyacları üçün istifadə olunur (mühit və cütləşmə materiallarına əsasən seçin).

2) Örgü quruluşu və sıxlığı

• Telin diametri və tel sayıelastikliyə və davamlılığa təsir göstərir.
• Örgü örtüyüqoruyucu performansa və təmas sabitliyinə təsir göstərir.
• Genişlənmə nisbətiborunun müxtəlif diametrlərə uyğun olması vacibdir.

3) Əslində əhəmiyyətli olan ölçülər

• Daxili diametri (ID):hədəf hissəsinə və ya kabel dəstəsinə uyğun olub-olmaması.
• Xarici diametri (OD):bezlərin, sıxacların və ya marşrut kanallarının içərisinə uyğun olub-olmamasından asılı olmayaraq.
• Uzunluq və xidmət dövrəsi:örgünün birləşmənizdə "yay" olmasına mane olmaq üçün kifayət qədər boşluq buraxın.

4) Xitam üsulu

• Qıvrımlı qapaqlar/ferrullar:torpaqlama kəmərləri və jumpers üçün ümumi.
• Qaynaqlanmış/lehimlənmiş uclar:yüksək etibarlılıq və aşağı kontakt müqavimətinə ehtiyac olduqda istifadə olunur.
• Qısqacın və ya bandın dayandırılması:tez-tez 360 dərəcə əlaqə saxlamaq üçün proqramların ekranlaşdırılması üçün istifadə olunur.

5) Ətraf mühit və korroziya reallığı

• Rütubət, duza məruz qalma, sənaye kimyəvi maddələri və bir-birinə bənzəməyən metallar "kifayət qədər yaxşı" olanı dəyişə bilər.
• Avadanlığınız açıq havada və ya duzlu havanın yaxınlığında yaşayırsa, örtük seçimi və birgə qorunma müzakirə olunmur.

Ölçü və uyğunlaşdırma üçün praktiki cədvəllər

Cədvəl 1: Uyğun tətbiq tələbləri örgülü boru xüsusiyyətlərinə uyğundur

Cədvəl 2: Örgülü Mis Boru təyin etmək üçün alıcıya uyğun yoxlama siyahısı

Quraşdırma və İdarəetmə Məsləhətləri

Hətta ən yaxşısıÖrgülü Mis Borukəsildikdə, idarə olunarsa və ya pis başa çatdırılarsa, aşağı performans göstərə bilər. Bu sahəyə uyğun məsləhətlər təkrar işləri və uğursuzluqları azaldır:

• Kəsmə zamanı aşınmanın qarşısını alın:ipləri saxlayan üsuldan istifadə edin (kəsməzdən əvvəl lentlə sarın və ya müvafiq alətlərdən istifadə edin).
• Hərəkət mövcud olduqda xidmət dövrəsi əlavə edin:son nöqtədə sıx əyilmələrə deyil, incə döngələrə icazə verin.
• Uçları qoruyun:istilik büzüşməsi, çəkmələr və ya qollar aşınmanı azalda bilər və kənar iplərin yayılmasının qarşısını ala bilər.
• Birləşən səthlərin təmiz olmasını təmin edin:qısqacların və ya sıxacların metalla təmas etdiyi yerlərdə oksidləşməni və ya zibilləri çıxarın.
• Fərqli metallara fikir verin:Aparatınız misə uyğun deyilsə, qalvanik problemləri azaltmaq üçün səth mühafizəsi strategiyalarını nəzərdən keçirin.
• Tork məsələləri:ardıcıl bərkitmə mikro hərəkəti azaldır və təmas müqavimətini sabitləşdirir.

Qoruyucu istifadələr üçün 360 dərəcə kontakta üstünlük verin: yalnız bir kiçik nöqtədə toxunan örgü quraşdırılmış görünə bilər, lakin ardıcıl səs-küyün azaldılmasını təmin etməyəcək. Yüksək cərəyanlı tullananlar üçün ucların bütövlüyünə diqqət yetirin: möhkəm büzmə və ya dizayn edilmiş son müalicələr adətən ən böyük etibarlılıq fərqini yaradır.

Satın almadan əvvəl keyfiyyətə nəzarət siyahısı

Əgər qaynaq edirsinizsəÖrgülü Mis Borukritik avadanlıq üçün, siz proqnozlaşdırıla bilən keçiricilik, ardıcıl örgü həndəsəsi və sabit materiallar istəyirsiniz. Nümunələri və ya təchizatçı sənədlərini nəzərdən keçirərkən bu yoxlama siyahısından istifadə edin:

• Materialın tutarlılığı:mis dərəcəsini təsdiqləyin və ətrafınıza və qoşulma metodunuza uyğun bitirin.
• Örgü vahidliyi:uzunluğu boyunca boşluqları, uyğunsuz seçmələri və ya qeyri-bərabər örtüyü yoxlayın.
• Ölçü sabitliyi:rahat və quraşdırılmış şəraitdə ID/OD-ni yoxlayın, xüsusən də gərmə işləri aparılırsa.
• Xitamın etibarlılığı (yığılmışsa):qıvrım simmetriyasını yoxlayın, çəkmə gücü gözləntilərini və son sızdırmazlığı yoxlayın.
• Qablaşdırma və emal:keyfiyyətsiz qablaşdırma hörükləri deformasiya edə bilər və ya hissə hətta xəttinizə çatmamış çirklənməyə səbəb ola bilər.

Dongguan Quande Electronics Co.,Ltd ilə işləyir.

Örgülü keçiricilər alarkən, siz təkcə mis almırsınız, həm də təkrarlanabilirlik alırsınız: eyni örgü sıxlığı, eyni uyğunluq və eyni bitirmə nəticəsi istehsal xəttiniz hər dəfə işlədikdə.Dongguan Quande Electronics Co., Ltd.təmin edirÖrgülü Mis Borutətbiqlər üçün nəzərdə tutulmuş həllər çeviklik, keçiricilik və davamlılığın eyni hissədə birlikdə yaşamalı olduğu yerdə.

Əgər sizdə artıq rəsm və ya köhnə hissə nömrəniz varsa, adətən bunu tez bir zamanda aydın spesifikasiyaya çevirə bilərsiniz. Bunu etməsəniz, praktiki bir xüsusiyyət hələ də qurula bilər bir neçə girişdən: harada quraşdırılıb, necə hərəkət edir, nə ilə əlaqə saxlayır və hansı mühitdə yaşayır. Bu, çox vaxt materialı, ölçü diapazonunu, və sınaq və səhv satın almadan müalicə seçimlərini bitirin.

Tez-tez verilən suallar

Növbəti addımlar

Cari quraşdırmanız istilik, vibrasiya, sıx marşrutlaşdırma və ya etibarsız torpaqlamadan əziyyət çəkirsə,Örgülü Mis Borutez-tez təmin edən ən sadə təkmilləşdirmədir ölçülə bilən sabitlik artımı. Düzgün seçimin ən sürətli yolu quraşdırma məhdudiyyətlərinizi (məkan, hərəkət, temperatur dəyişikliyi) və dayandırma üsulunuzu müəyyən etməkdir. Oradan düzgün material və örgü konstruksiyası adətən aydın olur.
