Niyə Çevik, Aşağı Müqavimətli Bağlantılar üçün Mis Örgülü Telləri Seçməlisiniz?

mücərrəd

Mis örgülü tellərtorpaqlama sistemləri, enerji paylama, qaynaq avadanlığı, keçid qurğuları, batareyalar və vibrasiyaya meyilli maşınlar içərisində "sakit qəhrəmanlar"dır. Alıcılar adətən "hörmə" ideyasının özü ilə mübarizə aparmırlar - onlar nəticələrlə mübarizə aparırlar: qeyri-sabit torpaqlama, həddindən artıq qızmış keçidlər, çatlamış qapaqlar, gözlənilməz fasilələr və partiyadan partiyaya uyğun olmayan keyfiyyət. Bu təlimatda mis hörüklü məftillərin necə işlədiyini, bərk keçiriciləri üstələyən yerləri, düzgün örgüyü necə təyin etmək və ən çox rast gəlinən qaynaq səhvlərindən necə qaçınmaq olar. Yolda siz seçim yoxlama siyahıları, praktik müqayisə cədvəli və problemlərin aradan qaldırılması bölməsini tapa bilərsiniz ki, ərizənizi düzgün konstruksiyaya uyğunlaşdırasınız.

Mündəricat

• Kontur
• Mis örgülü məftillər nədir və harada istifadə olunur?
• Mis örgülü məftillər hansı ağrı nöqtələrini həll edir?
• Doğru örgüyü necə təyin edirsiniz?
• Praktiki Cədvəldə Müqayisə edilən Örgü Seçimləri
• Örgülü Bağlantıları Necə Quraşdırırsınız və Saxlayırsınız?
• Problemlərin aradan qaldırılması: Örgü niyə həddindən artıq istiləşir və ya uğursuz olur?
• Alıcılar üçün əslində hansı keyfiyyət yoxlamaları vacibdir?
• Tez-tez verilən suallar
• Bağlama Fikirləri

Kontur

• Mis hörüklü məftilləri və tipik “tullayıcı/torpaq kəməri” istifadə hallarını müəyyənləşdirin
• Alıcının ağrı nöqtələrini ölçülə bilən texniki tələblərə birləşdirin
• Əsas spesifik elementləri izah edin: kəsik, iplərin sayı, örtük, izolyasiya, sonlar
• Qərar cədvəli və alıcının yoxlama siyahısını təqdim edin
• Qaynar nöqtələrin və erkən uğursuzluğun qarşısını alan quraşdırma təcrübələrini əhatə edin
• Həddindən artıq qızma, korroziya, aşınma və çatlama üçün problemlərin həlli xəritəsini paylaşın
• Davamlı keyfiyyət və izlənilmə üçün təchizatçıdan nə tələb olunacağını göstərin

Mis örgülü məftillər nədir və harada istifadə olunur?

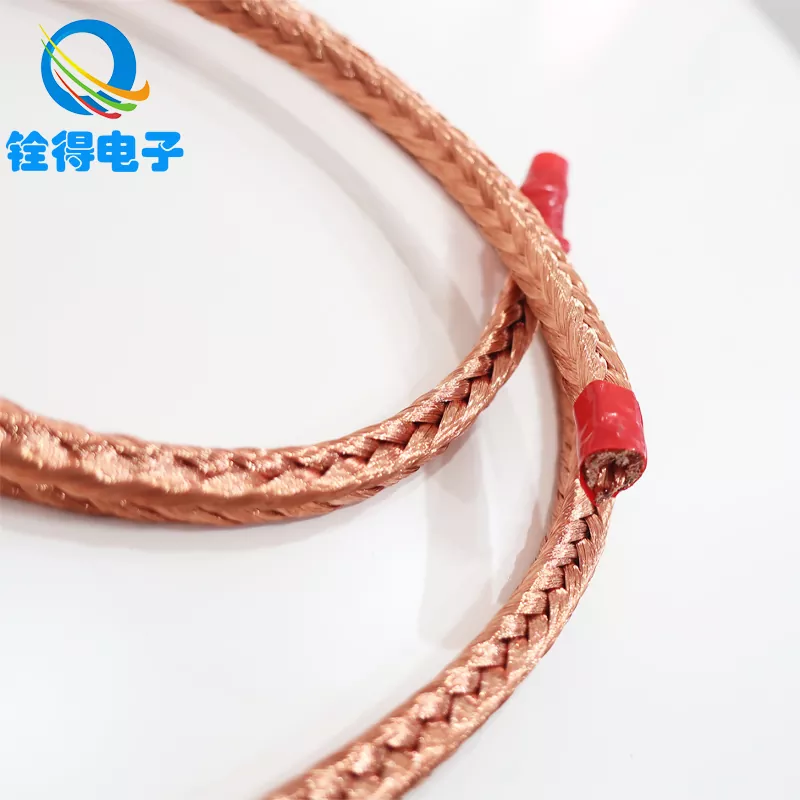

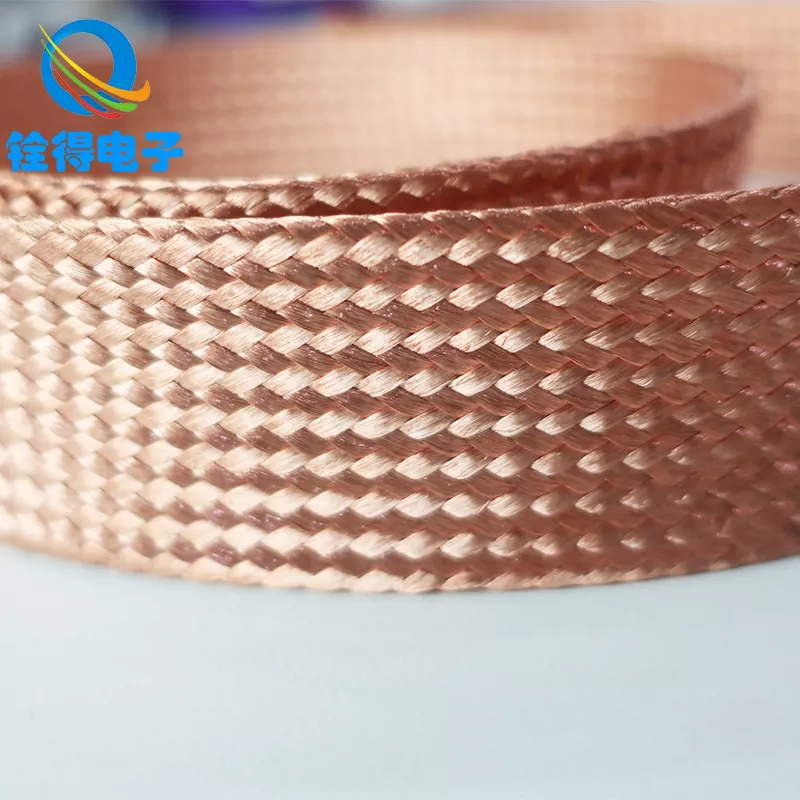

Mis hörüklü məftillər bir çox incə mis telləri düz və ya boru şəklində örgüyə toxumaqla hazırlanmış çevik keçiricilərdir. Cərəyanı bir sərt nüvədən keçirtmək əvəzinə, örgü cərəyanı çoxlu tellərə və daha geniş səth sahəsinə yayır. Bu quruluşa görə hörülmüş məftillər hərəkət, vibrasiya və təkrar əyilmənin möhkəm keçiricini yoracağı yerlərdə çox populyardır.

Ümumi tətbiqlərə aşağıdakılar daxildir:

• Torpaqlama və bağlama kəmərlərişkaflar, panellər, şinlər və qapaqlar üçün
• Çevik jumperlarkeçid qurğularında, transformatorlarda və UPS sistemlərində
• Batareya və çevirici birləşmələrivibrasiya və termal velosipedin tez-tez baş verdiyi yerlərdə
• Qaynaq avadanlığıvə yüksək cərəyanlı müvəqqəti bağlantılar
• Dəmir yolu, avtomobil və sənaye maşınlarıvibrasiyaya davamlı torpaqlama tələb olunur
• EMI nəzarətiaşağı empedansın vacib olduğu qoruyucu/topraklama yollarında

Bir çox real dünya quruluşunda, örgünün özü yeganə komponent deyil - xitam seçimləri (qapaqlar, qıfıllar, qaynaq ucları), örtük və izolyasiya aylar və ya xidmət illərindən sonra əlaqənin sabit qalıb-qalmamasını müəyyən edən şeylərdir.

Mis örgülü məftillər hansı ağrı nöqtələrini həll edir?

Əksər alıcılar artıq yandırıldıqdan sonra mis örgülü məftillər axtarırlar - bəzən sözün əsl mənasında. Budur, hörmənin düzəltmək üçün nəzərdə tutulmuş ağrı nöqtələri və eyni nasazlığı fərqli hissə nömrəsi ilə yenidən yaratmamaq üçün nələrə diqqət etməlisiniz.

• Vibrasiyadan çatlamış keçiricilər
  Möhkəm məftil və bir çox kabel konstruksiyaları avadanlığın titrəməsi zamanı tıxaclara yaxın işləyə və çatlaya bilər. Örgülü dirijorlar gərginliyi çoxlu iplər arasında paylayır, konsentrasiya edilmiş yorğunluq nöqtələrini azaldır.
• Birləşmələrdə qaynar nöqtələr
  Həddindən artıq istiləşmə nadir hallarda örgünün "kifayət qədər mis olmaması" səbəbindən baş verir. Bu, adətən yüksək təmas müqavimətindən qaynaqlanır: zəif büzmə, qeyri-bərabər sıxılma, oksidləşmə və ya uyğun olmayan lug ölçüsü. Yaxşı hazırlanmış örgü və düzgün işlənmiş sonluq müqaviməti azaldır və temperaturun yüksəlməsini nəzarət altında saxlayır.
• Etibarsız torpaqlama və narahatlıq yaradan nasazlıqlar
  Torpaq yolları ardıcıl aşağı empedansa ehtiyac duyur. Örgülü qayışlar tez-tez seçilir, çünki onların elastikliyi qapılar, menteşələr, mühərriklər və ya daşınan qurğular yerdəyişdikdə əlaqə bütövlüyünü qoruyur.
• Rütubətli və ya sahil mühitində korroziya
  Çılpaq mis oksidləşə bilər; sərt mühitlərdə bir çox alıcı üstünlük verirqalaylanmış mis hörüklü məftillərtəkmilləşdirilmiş korroziya müqaviməti və səthdə daha sabit uzunmüddətli keçiricilik üçün.
• Montaj baş ağrıları
  Örgülər dar yerlərdə və künclərdə asanlıqla idarə olunur. Ancaq iplərin sayı və ya toxunma sıxlığı səhv olarsa, quraşdıranlar köhnəlmə, səliqəsiz kəsiklər və ya qaşıqların altında qeyri-bərabər sıxılma görə bilər.

Bir "alıcının həqiqəti" nin aradan qaldırılmasını istəyirsinizsə: örgünün elastikliyi üstünlükdür, lakin son nəticədir. Hər ikisini təyin edin.

Doğru örgüyü necə təyin edirsiniz?

İnsanlar "Mənə mis hörüklü məftillərə ehtiyacım var" deyəndə, onlar çox vaxt çox fərqli şeyləri nəzərdə tuturlar: yüngül yapışdırıcı qayış, yüksək cərəyanlı tullanan və ya qalxan drenajı. Yanlış sitatların və uyğunsuz daşınmaların qarşısını almaq üçün tətbiqin ilk detallarından istifadə edərək örgüyü qeyd edin.

1) Elektrik tələbi: cərəyan, iş dövrü və icazə verilən temperatur artımı

• Davamlı və fasiləli cərəyanı (və müvafiq olduqda pik cərəyanı) müəyyən edin.
• Ətraf mühitin temperaturu, korpusun ventilyasiyasını və yaxınlıqdakı istilik mənbələrini nəzərə alın.
• Kəmərin torpaqlama/bağlama (çox vaxt daha qısa və daha aşağı gərginlik) və ya yük cərəyanı (çox vaxt daha yüksək cərəyan sıxlığı narahatlıqları) üçün olduğunu təsdiq edin.

2) Kəsik sahəsi və hörük konstruksiyası

• Ekvivalent en kəsiyi(tez-tez mm²-də istinad edilir) hörük ölçüsünün praktiki üsuludur.
• Telin diametri və iplərin sayıelastikliyə və davamlılığa təsir göstərir. Daha çox, daha incə iplər ümumiyyətlə elastikliyi artırır.
• Örgü eni və qalınlığıterminallar və marşrut məhdudiyyətləri altında uyğunluğa təsir göstərir.

3) Kaplama və səthi bitirmə

• Çılpaq mis: böyük keçiricilik, idarə olunan mühitlər üçün ən yaxşısı.
• Qalaylanmış mis: daha yaxşı korroziyaya davamlılıq, daha asan lehimləmə, adətən sənaye və dənizə bitişik mühitlər üçün seçilir.

4) İzolyasiya və mühafizə

• Bəzi örgülər çılpaq şəkildə verilir; digərləri aşınmadan qorunmaq üçün PVC, silikon, PET qolları və ya istilik büzüşmə materialından istifadə edir.
• Örgü iti kənarların və ya hərəkət edən hissələrin yaxınlığında uzanırsa, qoruyucu qol və ya gödəkçəli dizaynı göstərin.

5) Fərqlər: etibarlılığı müəyyən edən detal

• Qıvrımlı qapaqlar(üzük/kürək): düzgün ölçüdə və sıxılmış halda ümumi, sürətli və etibarlıdır.
• Preslənmiş və ya qaynaqlanmış uclar: iplərin yayılmasını azaldır və yüksək həcmli montajlar üçün tutarlılığı yaxşılaşdıra bilər.
• Delik ölçüsü, dilin eni və bolt dərəcəsi: burada kiçik uyğunsuzluq boş birləşmələrə və isinməyə səbəb olur.
• Uzunluğa dözümlülük: insanların dar qapaqlarda gözlədiklərindən daha çox əhəmiyyət kəsb edir.

Bir praktik mənbə hərəkəti: uzunluğu, örgü eni/qalınlığı, sonlanma növü, çuxur diametri və örtüklə sadə bir rəsm paylaşın. Hətta əsas eskiz də bir həftə irəli-geri hərəkətin qarşısını ala bilər.

Praktiki Cədvəldə Müqayisə edilən Örgü Seçimləri

Örgülü Bağlantıları Necə Quraşdırırsınız və Saxlayırsınız?

Hətta premium mis hörüklü məftillər belə quraşdırılsa, uğursuz ola bilər. Sahə problemlərinin çoxu birgə keyfiyyətə gedib çıxır. Müqaviməti aşağı saxlayan və “sirli qızdırmanın” qarşısını alan təmiz, təkrarlana bilən bir yanaşma.

• Kontakt səthləri hazırlayın
  Bağlama nöqtəsində boya, oksidləşmə və zibil çıxarın. Standartınız tələb edirsə, müvafiq antioksidləşmə pastasından istifadə edin.
• Düzgün aparat momentindən istifadə edin
  Aşağı fırlanma anı mikro qövslərə və istiliyə səbəb olur; Həddindən artıq fırlanma anı qapaqları deformasiya edə və təsirli təmas sahəsini azalda bilər. Avadanlıq xüsusiyyətlərinə əməl edin və lazım olduqda yuyuculardan istifadə edin.
• Bükülmə radiusuna və gərginliyin azaldılmasına nəzarət edin
  Qulaqda sıx bir bükülməyə məcbur etməyin. Örgüyə yumşaq bir döngə verin ki, əyilmə son kənarında deyil, uzunluq boyunca baş versin.
• Aşınmaya qarşı qoruyun
  Örgü metal kənarlara sürtülürsə, qolbaq və ya grommet əlavə edin. Yırtılmış iplər sadəcə qarışıq deyil - onlar uğursuzluqların başlanğıc nöqtələrinə çevrilə bilər.
• Çətin mühitlərdə dövri yoxlama
  Rəngsizləşmə (istilik), yaşıl/ağ qalıq (korroziya), gevşemiş boltlar və kəsilmiş kənarlarda tel zədələnməsinə baxın.

Yüksək vibrasiyalı avadanlıq sadə qaydadan faydalanır: qısa müddət ərzində ilk quraşdırılmış partiyanı yoxlayın. Əgər oynaqlar sərin və sabit qalırsa, miqyaslama daha təhlükəsiz olur.

Problemlərin aradan qaldırılması: Örgü niyə həddindən artıq istiləşir və ya uğursuz olur?

Mis hörük həddindən artıq qızırsa, onu sistem problemi kimi qəbul edin, çünki adətən belə olur. Parçaları kor-koranə dəyişdirmək əvəzinə kök səbəbi tapmaq üçün bu sürətli xəritədən istifadə edin.

• Simptom: örgü qulağın yaxınlığında istidir
  Ehtimal edilən səbəblər: zəif büzmə, yanlış qapağın ölçüsü, qeyri-kafi sıxılma, birləşmədə oksidləşmə, boş bolt, uyğun olmayan örtük, çirklənmiş kontakt səthi.
• Simptom: örgünün ortasında qaynar nöqtə
  Ehtimal edilən səbəblər: cari, gözlənilməz iş dövrü üçün hörmənin ölçüsünün kiçik olması, istilik mənbəyinin yaxınlığında marşrutun çəkilməsi, təkrar əyilmə nəticəsində daxili ipin zədələnməsi.
• Simptom: qırıq və qırıq iplər
  Ehtimal edilən səbəblər: kənarın kəskin aşınması, gərginliyi azaltmadan həddindən artıq hərəkət, düzgün olmayan kəsmə üsulu, sürtünmə yolunda qolun olmaması.
• Simptom: korroziya və ya rəngsizləşmə
  Ehtimal edilən səbəblər: kimyəvi təsir, rütubət, fərqli metallarla qalvanik qarşılıqlı əlaqə, lazım olan yerdə qalay örtüyünün olmaması.
• Simptom: aralıq torpaqlama və ya səs-küy
  Mümkün səbəblər: boş montaj, birləşmənin altındakı boyalı səthlər, qeyri-kafi təmas təzyiqi, çirklənmiş birləşmə nöqtəsi.

Bunu ölçə bilirsinizsə, edin: yük altında temperaturun yüksəlməsi sınağı və oynaqlar arasında milliohm yoxlamaları tez-tez problemləri yalnız vizual yoxlamadan daha sürətli aşkar edir.

Alıcılar üçün əslində hansı keyfiyyət yoxlamaları vacibdir?

Mis hörüklü məftilləri miqyasda satın aldığınız zaman "yaxşı görünür" keyfiyyət planı deyil. Ardıcıllıq, izlənilmə və örgü və xitamın partiyalar arasında eyni şəkildə davranacağına dair sübut istəyirsiniz.

Ağıllı alıcıların adətən tələb etdikləri budur:

• Materialın yoxlanılması: mis növü və örtük növü (çılpaq/konservləşdirilmiş) aydın şəkildə göstərilmişdir
• Ölçü ardıcıllığı: en, qalınlıq, uzunluq toleransları və son həndəsə
• İşin dayandırılması prosesinə nəzarət: qıvrım alətləri standartları və ya qaynaq/presləmə metodu sənədləri
• Elektrik performansının yoxlanılması: müqavimət hədəfləri, nümunə əsaslı sınaq planları
• Mexanik bütövlük: lazım olduqda tıxaclar/uç armaturlar üzərində çəkmə sınaqları
• Qablaşdırma intizamı: tranzit zamanı əzilmə, çirklənmə və tel deformasiyasının qarşısının alınması

Sabit, uzunmüddətli təchizat tərəfdaşı istəyən alıcılar üçün montaj xətti məhdudiyyətlərinizə uyğunlaşmaq üçün hörmə həndəsəsini və sonlarını fərdiləşdirə bilən istehsalçı ilə işləməyə dəyər. Bu yerdirDongguan Quande Electronics Co., Ltd. tez-tez yerləşdirilir: torpaqlama qayışları, çevik keçidlər və tətbiq üçün xüsusi əlaqə dizaynları üçün uyğunlaşdırıla bilən mis hörüklü məftil variantları təmin edir - beləliklə, göndəriş gəldikdən sonra onu "uyğunlaşdırmaq" məcburiyyətində qalmayacaqsınız.

Tez-tez verilən suallar

Mis örgülü məftillər ilə standart çevik kabel arasındakı fərq nədir?

Çevik kabel telləri izolyasiyanın içinə bağlayır və bir çox enerji tətbiqləri üçün əladır, lakin o, hələ də sonlanmaların yaxınlığında stressi cəmləyə bilər və sıx marşrut yollarında daha böyük ola bilər. Mis hörüklü məftillər toxunur, daha düzdür və adətən yüksək çeviklik, aşağı profilli marşrutlaşdırma və vibrasiyaya meyilli montajlarda sabit yapışdırma/tutucu performansı istədiyiniz zaman istifadə olunur.

Mən çılpaq və ya qalaylı mis örgülü məftilləri seçməliyəm?

Ətraf mühit quru və idarə olunarsa, çılpaq mis mükəmməl yaxşı ola bilər. Rütubət, kondensasiya və ya minimum texniki xidmətlə uzun xidmət müddətini gözləyirsinizsə, konservləşdirilmiş misə ümumiyyətlə üstünlük verilir, çünki o, korroziyanı yavaşlatır və zamanla birləşmə səthlərini daha sabit saxlamağa kömək edir.

Cari üçün bir örgüyü necə ölçmək olar?

Tələb olunan davamlı cərəyan, pik cərəyan (əgər varsa), iş dövrü və məqbul temperatur artımı ilə başlayın. Sonra müvafiq ekvivalent kəsik sahəsinə uyğunlaşdırın və dayandırma üsulunuzun yüksək müqavimət göstərməyəcəyini təsdiqləyin. Əgər qeyri-müəyyənsinizsə, real yük şəraitində temperatur artımını prototip edin və ölçün.

Niyə mənim örgüm kifayət qədər qalın görünsə belə qızır?

Bir çox hallarda problem hörük deyil - birləşmədir. Zəif büzmə, qapağın altında oksidləşmə, boş boltlar və ya boyalı montaj səthləri istiliyə çevrilən təmas müqavimətini artıra bilər. Düzgün səth hazırlığı və idarə olunan sonlandırma prosesləri adətən bunu həll edir.

Mis örgülü məftillər EMI və ya elektrik səs-küyünə kömək edə bilərmi?

Onlar, xüsusən də yaxşı hazırlanmış əsaslandırma və bağlama strategiyasının bir hissəsi kimi edə bilərlər. Örgü həndəsəsi torpaqlamağı sabitləşdirməyə kömək edən aşağı empedanslı yollar təklif edə bilər, lakin EMI nəzarəti sistem səviyyəsindədir - marşrutlaşdırma, qapaq bağlaması və əlaqə bütövlüyü bütün əhəmiyyət kəsb edir.

Dəqiq qiymət almaq üçün təchizatçıya hansı məlumatları göndərməliyəm?

Tələb olunan uzunluq, hörmə eni/qalınlığı (və ya ekvivalent en kəsiyi), çılpaq və qalaylanmış, izolyasiya/qolbaq ehtiyacları, sonlanma növü (qulaq/qaynaq/preslənmiş), çuxur diametri, miqdarı və tətbiq qeydləri (vibrasiya, temperatur, ətraf mühit) təmin edin. Sadə bir rəsm tez-tez anlaşılmazlıqların qarşısını almağın ən sürətli yoludur.

Bağlama Fikirləri

Mis hörüklü məftillər, prioritetiniz hərəkət zamanı etibarlılıq olduqda praktiki təkmilləşdirmədir: daha az çatlamış keçiricilər, daha sabit torpaqlama və zamanla "sirli şəkildə" boşalmayan birləşmələr. Hiylə hörməni bir mal kimi qəbul etməyi dayandırmaq və ona dizayn edilmiş bir komponent kimi baxmağa başlamaqdır: iş üçün ölçüsünü təyin edin, ətraf mühit üçün örtük təyin edin və müqavimət və istiliyi təyin edən xitam detallarına nəzarət edin.

Mis hörüklü məftillər üçün spesifikasiyanı, fərdiləşdirməni və təkrarlanan keyfiyyəti sadələşdirmək istəyirsinizsə (xüsusilə də torpaqlama kəmərləri və çevik keçid birləşmələri üçün) hörmə konstruksiyasını real quraşdırma məhdudiyyətlərinizə uyğunlaşdıra bilən istehsalçı ilə işləyin.Dongguan Quande Electronics Co., Ltd.nasazlıqları azaltmağa, montajı sadələşdirməyə və sistemlərin daha soyuq və sabit işləməsinə kömək etmək üçün proqram əsaslı örgü seçimini və uyğunlaşdırılmış sonlandırmaları dəstəkləyə bilər—bizimlə əlaqə saxlayıntələblərinizi müzakirə etmək üçün.
