Mis qapaqlı məftil güc və idarəetmə kabellərində etibarlılığı necə artırır?

mücərrəd

Düzgün dirijorun seçilməsi, layihə real dünyada uğursuzluğa düçar olana qədər sadə görünən qərarlardan biridir: sıx boruda həddindən artıq istiləşmə, sonda qırılan iplər, idarəetmə sxemlərində qeyri-sabit oxunuşlar və ya vibrasiya yorğunluğu nəticəsində yaranan fasilələr.Mis tel çox vaxt məhz bu problemlərin qarşısını almaq üçün seçilir - keçiriciliyi, elastikliyi və mexaniki dayanıqlığı balanslaşdırmaqla. Bu yazıda mən ən ümumi alıcı ağrı nöqtələrini (gərginlik düşməsi, əyilmə radiusu, dayandırma keyfiyyəti, korroziya riski, yoxlama standartları və təchizatçının ardıcıllığı) nəzərdən keçirəcəyəm və tətbiqiniz üçün düzgün ip quruluşunu, ölçüsünü və səthini necə təyin edəcəyinizi göstərəcəyəm. Siz həmçinin praktiki yoxlama siyahıları, müqayisə cədvəlləri və aydın tez-tez verilən suallar bölməsini tapacaqsınız ki, “biz bunun yaxşı olduğunu düşünürük”dən “bunun davam edəcəyini bilirik”ə keçə bilərsiniz.

Mündəricat

• Məqalənin xülasəsi
• Müştəri Ağrı Nöqtələri Bu həll edir
• Mis telli məftil nədir
• Qapalı Beats Möhkəm zaman
• Təxmin etmədən onu necə təyin etmək olar
• Müqayisə Cədvəli
• Xitam və Quraşdırma Məsləhətləri
• Keyfiyyət Yoxlamaları Alıcılar İstəməlidir
• Ümumi Tətbiqlər
• Davamlı Təchizatçının Seçilməsi
• Tez-tez verilən suallar
• Nəticə

Məqalənin xülasəsi

• Müəyyən edinMis telvə qarşısını almaq üçün nəzərdə tutulmuş problemləri
• Real alıcının ağrı nöqtələrini dirijor seçimlərinə uyğunlaşdırın
• Bükülmə konstruksiyasını, ölçülərini və səth seçimlərini izah edin (çılpaq və konservləşdirilmiş)
• Praktik spesifikasiya yoxlama siyahısını təqdim edin
• Müqayisələri aydın etmək üçün müqayisə cədvəlini göstərin
• Sonlandırma, yoxlama və təchizatçının yoxlanışını əhatə edir
• Satınalma qruplarının və mühəndislərin ən çox verdiyi suallara cavab verin

Müştəri Ağrı Nöqtələri Bu həll edir

Dirijorlar haqqında eşitdiyim şikayətlərin çoxu əslində metalla bağlı deyil - onlar dirijorun sağ qala bilmədiyi şeylərlə bağlıdır. Budur məsələlərMis telazaltmaq üçün adətən seçilir:

• Sonda çatlama və ya qırılma:təkrar əyilmə, vibrasiya və ya sıx marşrutlaşdırma bərk keçiriciləri yora bilər.
• İsti nöqtələr və həddindən artıq istiləşmə:kiçik ölçülü keçiricilər və ya zəif sonlanmalar ən az istədiyiniz yerdə istilik yaradır.
• Gərginlik düşməsi və qeyri-sabit performans:uzun kabel axınları və ya yüksək cərəyan yükləri müəyyən edilməmiş teli cəzalandırır.
• Korroziyaya səbəb olan nasazlıqlar:rütubət, duzlu hava və kimyəvi təsir keçiricilərə və birləşmələrə hücum edə bilər.
• Təchizatçılardan uyğun olmayan partiyalar:prosesə nəzarət zəif olarsa, iplərin sayı, diametr tolerantlığı və səth vəziyyəti dəyişə bilər.
• Yavaş quraşdırma və yenidən işləmə:marşrutlaşdırma və xitam zamanı sizinlə mübarizə aparan kabellər vaxt və əmək haqqıdır.

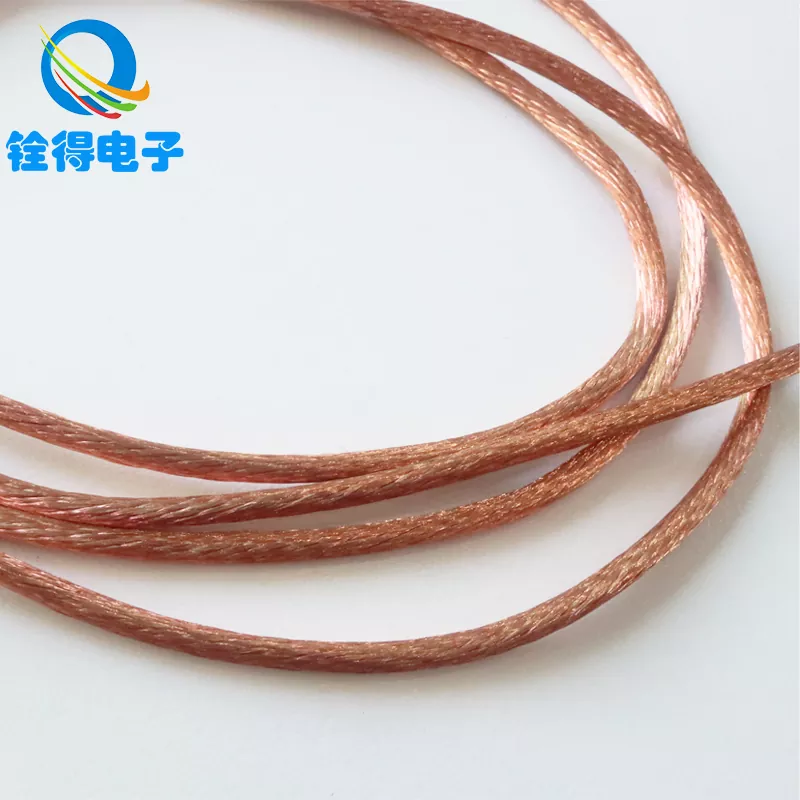

Mis telli məftil nədir

Mis telbir neçə kiçik mis sapı (telləri) müəyyən bir kəsişmə sahəsinin bir keçiricisinə bükməklə hazırlanmış keçiricidir. Bir sərt metal parçası əvəzinə, bir çox iplikdə mexaniki gərginliyi paylaşan bir paket alırsınız. Bu dizayn vacibdir, çünki əksər real qurğular hərəkəti əhatə edir - mühərriklərdən vibrasiya, qoşqularda əyilmə, idarəetmə panellərinin içərisində sıx əyilmələr və ya şkaf qapılarının təkrar açılıb bağlanması.

"Qapalı" hissə sadəcə rahatlıq xüsusiyyəti deyil, etibarlılıq xüsusiyyətidir. Daha çox tel (və daha kiçik fərdi tel diametrləri) adətən daha yaxşı elastiklik deməkdir ki, bu da adətən stress nöqtələrində daha az yorğunluq deməkdir. Məsələ ondadır ki, çeviklik müvafiq xitam üsulları ilə uyğunlaşdırılmalıdır, əks halda siz faydanı ən çox ehtiyac duyduğunuz yerdə itirə bilərsiniz.

Qapalı Beats Möhkəm zaman

Quraşdırmanız tamamilə statikdirsə, səxavətli əyilmə radiusu və minimal vibrasiya ilə bərk keçiricilər mükəmməl məqbul ola bilər. Lakin qapalı dirijorlar tez-tez bu vəziyyətlərin hər hansı birində qalib gəlir:

• Vibrasiya:mühərriklər, kompressorlar, nasoslar, fanatlar, konveyerlər və mobil avadanlıqlar.
• Tez-tez hərəkət:qapı döngələri, robot qollar, sürükləmə zəncirləri, əl alətləri, portativ generatorlar.
• Kompleks marşrutlaşdırma:sıx panellər, çoxsaylı istiqamət dəyişikliyi olan kabel lövhələri, kompakt qurğular.
• Yüksək sıxlıqlı qoşqu:quraşdırıcıların sürətə və proqnozlaşdırıla bilən işləməyə ehtiyacı olduğu yerlərdə.
• Baxım dövrləri:xidmət zamanı kabellərin pozulduğu hər hansı mühit.

Onu çərçivəyə saldığım praktik üsul: kabelin bir az da olsa toqquşduğunu, çəkildiyini, əyildiyini və ya titrədiyini təsəvvür edə bilsəniz - seçinMis telvə sonra düzgün xitam verin.

Təxmin etmədən onu necə təyin etmək olar

Bir çox satınalma sifarişləri uğursuz olur, çünki onlar performansı təmin edən hissələri müəyyən etmədən "mis qapaqlı" qeyd edirlər. Mühəndislik, satınalma və ya kabel montaj tərəfdaşınıza verə biləcəyiniz təmiz yoxlama siyahısı:

• Dirijor ölçüsü:AWG və ya mm², cari yük, icazə verilən gərginlik düşməsi və temperatur artımı ilə seçilir.
• Qapalı tikinti:iplərin sayı və fərdi tel diametri (çeviklik bundan asılıdır).

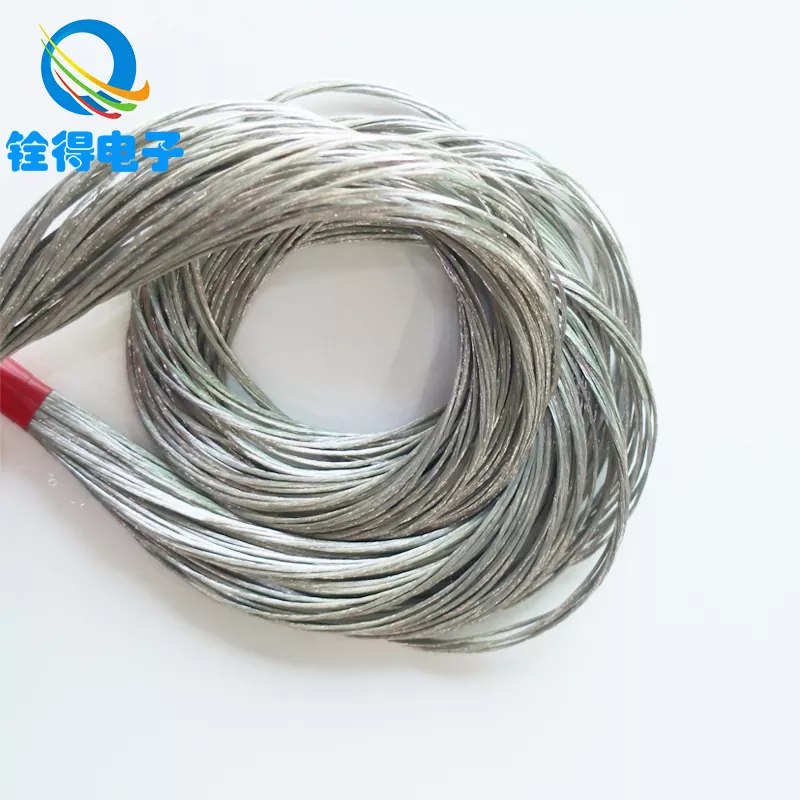

• Səthi bitirmə:çılpaq mis və ya qalay mis (çox vaxt korroziyaya davamlılıq və lehimləmə qabiliyyəti üçün seçilir).
• Qızardılmış vəziyyət:daha yumşaq mis elastikliyi yaxşılaşdırır; daha sərt mis deformasiyaya müqavimət göstərə bilər, lakin daha az əyilir.
• Əməliyyat mühiti:rütubət, duz, kimyəvi maddələr, temperatur diapazonu və gözlənilən vibrasiya səviyyəsi.
• Xitam üsulu:qıvrım, lehim, yüksük, qapaq və ya vint sıxac - hər biri müəyyən iplik üslublarına üstünlük verir.
• Uyğunluq tələbləri:sənayeniz xüsusi standartlar tələb edirsə, onları PO-da qeyd edin.
• Qablaşdırma və emal:makara ölçüsü, kəsmə uzunluğuna dözümlülük, etiketləmə və partiyanın izlənməsi.

Mühüm alıcı reallığı: əgər siz bükülmə konstruksiyasını təyin etməsəniz, texniki olaraq ölçüyə uyğun gələn, lakin quraşdırma zamanı çox fərqli davranan tel ala bilərsiniz.

Müqayisə Cədvəli

Konduktor seçimini risk, ətraf mühit və quraşdırma davranışı ilə tez uyğunlaşdırmaq üçün bu cədvəldən istifadə edin:

Xitam və Quraşdırma Məsləhətləri

Bir çox "tel keyfiyyəti" şikayətləri əslində maskalanmış xitam problemləridir. Qapalı keçiricilər bərk keçiriciləri üstələyə bilər, ancaq soyma və kəsmə zamanı ipləri qoruduğunuz halda.

• Doğru striptizcidən istifadə edin:çubuqlardan qaçın - nicks vibrasiya altında çatlamağa başlayır.
• İplərin yayılmasının qarşısını alın:bir vida sıxacına enirsinizsə, ferrullar tutarlılığı əhəmiyyətli dərəcədə yaxşılaşdıra bilər.
• Düzgün bükün:dirijor ölçüsünə və bükülmə növünə uyğun qapaqlar; mümkünsə qıvrımın hündürlüyünü/formasını yoxlayın.
• Bükülmə radiusuna hörmət edin:finişlərin yaxınlığında sıx əyilmələr təkrar stress yaradır; incə keçidlərlə marşrut.
• İstiliyə nəzarət:həddindən artıq istiləşmə izolyasiyanın yaşlanmasını sürətləndirir və birləşmələrdə müqaviməti artırır.
• Etiket və izlə:xüsusilə nəzarət naqilləri üçün - səhv naqillər elektrik "səs-küy" problemləri kimi görünə bilər.

Qoşqular tikirsinizsə, hərəkətin harada baş verdiyini düşünün və buna uyğun olaraq ip konstruksiyasını seçin. nöqtəsiMis telnəzəri təsvirlər deyil, mexaniki reallıqdan sağ çıxmaqdır.

Keyfiyyət Yoxlamaları Alıcılar İstəməlidir

Əgər siz nə vaxtsa "yaxşı görünən", lakin montaj zamanı fərqli davranan bir partiya almısınızsa, ardıcıllığın niyə vacib olduğunu artıq bilirsiniz. Budur, tələb oluna və yoxlana bilən praktiki yoxlamalar:

• Keçiricinin diametri və tolerantlığı:dirijorun terminallar və izolyasiya sistemləri üçün ölçü gözləntilərinə cavab verdiyini təsdiqləyir.
• İplərin sayı və diametri:çeviklik və son performans fərziyyələrinizi qoruyur.
• Səth vəziyyəti:təmiz, vahid səth təmas müqavimətini azaldır və lehimləmə etibarlılığını artırır.
• Davamlılıq və müqavimət nümunəsi:prosesin driftini erkən tutur.
• Partiya izlənməsi:problem aylar sonra ortaya çıxarsa, sizə cavabdehlik verir.

Bir çox alıcı üçün məqsəd həddən artıq sınaqdan keçirmək deyil, yenidən işin qarşısını almaqdır. Bir az doğrulama aktivdirMis telsonra problemlərin aradan qaldırılması üçün günlərə qənaət edə bilərsiniz.

Ümumi Tətbiqlər

Tətbiqlərin çeşidi genişdir, lakin seçim məntiqi adətən eynidır: cari ehtiyaclara və mexaniki gərginliyə uyğundur. Tipik istifadə hallarına aşağıdakılar daxildir:

• Güc paylanması:keçid qurğuları, panellər, avtobus keçidləri (düzgün qapaqlarla), çeviricilər, UPS sistemləri.
• Mühərriklər və transformatorlar:vibrasiya və istiliyin real amillər olduğu sarımlar və aparıcılar.
• Nəzarət və siqnal naqilləri:avtomatlaşdırma şkafları, PLC naqilləri, sensorlar (xüsusilə marşrutlaşdırmanın sıx olduğu yerlərdə).
• Qoşqu və kabel dəstləri:məişət texnikası, tibbi avadanlıq, işıqlandırma və məişət elektronikası.
• Xarici və ya rütubətli mühitlər:konservləşdirilmiş keçiricilərdən və sabit sonluqlardan faydalanan avadanlıq.

Davamlı Təchizatçının Seçilməsi

Spesifikasiyalardan əlavə, ən böyük gizli risk təchizatçının uyğunsuzluğudur: kağız üzərində ölçüyə uyğun gələn, lakin bükülmə, səth və ya yumşalma baxımından partiyadan partiyaya dəyişən tel montaj məhsuldarlığını sakitcə sabote edə bilər. Əgər satıcıya uyğun gəlirsinizsəMis tel, sabit istehsal nəzarəti, aydın partiya qeydləri və təkrarlanan yoxlama rutinləri haqqında sübut tələb edin.

Dongguan Quande Electronics Co., Ltd. praktiki istehsal ehtiyacları üçün nəzərdə tutulmuş mis telli keçiriciləri təmin edir - sabit büzməli konstruksiyalar, idarə olunan bitirmə işləri və alıcılara yenidən işləri azaltmağa və təsdiqləri sürətləndirməyə kömək edən sənədlər. Uzunmüddətli istehsal üçün axtarış etdiyiniz zaman, bu cür ardıcıllıq qiymət qədər vacibdir.

• Nümunə təsdiqini tələb edin:öz prosesinizdə soyma/xitam davranışını təsdiqləyin.
• Tikintiyi kilidləyin:iplərin sayını/diametrini təyin edin ki, əvəzlər performansı dəyişməsin.
• Qablaşdırmanı təsdiqləyin:düzgün sarğı əyilmələri və quraşdırma zədələrini azaldır.
• İzləmə haqqında razılaşın:toplu identifikatorlarının mənalı və saxlandığından əmin olun.

Tez-tez verilən suallar

S:edirMis telhəmişə bərk misdən yaxşıdır?
A:Həmişə deyil. Əgər naqillər tam statikdirsə və müəyyən quraşdırmalar üçün maksimum sərtlik istəyirsinizsə, bərk yaxşı işləyə bilər. Stranded adətən çeviklik, vibrasiya müqaviməti və ya daha asan marşrut məsələlərində seçilir.

S:Daha yüksək tel sayı avtomatik olaraq daha yüksək keyfiyyət deməkdirmi?
A:Bu, adətən, hərəkətli və ya vibrasiyalı tətbiqlərdə yorğunluq müddətini artıra bilən daha yüksək çeviklik deməkdir. Ancaq iplərin yayılmasının və uyğun olmayan təmasının qarşısını almaq üçün düzgün kəsmə üsulları ilə (tez-tez qıvrımlar və ya düzgün qıvrımlar) birləşdirilməlidir.

S:Nə vaxt çılpaq mis əvəzinə qalaylı mis seçməliyəm?
A:Korroziya riski yüksək olduqda (rütubət, dəniz havası, kimyəvi təsirlər) və ya lehimləmə sabitliyi vacib olduqda konservləşdirilmiş mis seçin. Çılpaq mis tez-tez xərc və maksimum keçiriciliyin prioritet olduğu idarə olunan qapalı mühitlərdə üstünlük verilir.

S:Tel ölçüsü düzgün görünürsə, həddindən artıq istiləşmə nəyə səbəb olur?
A:Ən çox görülən günahkarlar xitam vermə problemləri (boş vintlər, zəif büzmə, ipin zədələnməsi) və marşrut problemləridir (istiliyi tutan birləşdirilmiş kabellər). Tel ölçüsü kömək edir, lakin bağlantılar və quraşdırma təcrübələri tez-tez real dünyada temperatur artımını müəyyən edir.

S:“Səhv” qapalı məftil almamaq üçün satınalma sifarişinə nə verməliyəm?
A:Konduktorun ölçüsünü (AWG və ya mm²), bükülmüş konstruksiyanı (tel sayı və tel diametri), səthi bitirmə (çılpaq və ya qalaylanmış) və hər hansı mühit və ya son məhdudiyyətləri göstərin. Yalnız "mis qapaqlı" yazsanız, montaj davranışını dəyişdirən dəyişiklik riski daşıyırsınız.

Nəticə

Etibarlı elektrik sistemləri cədvəllərdə uğursuz olmur - onlar gərginlik nöqtələrində uğursuz olurlar: sıx əyilmələr, titrəyən panellər, nəm korpuslar və tələsik sonlanmalar.Mis telməşhurdur, çünki o, güclü keçiriciliyi mexaniki dayanıqlılıqla birləşdirərək həmin gərginlik nöqtələri üçün nəzərdə tutulub. Bükülmə konstruksiyasını təyin etsəniz, ətraf mühit üçün düzgün səth örtüyü seçsəniz və onu düzgün şəkildə bitirsəniz, yenidən işləmə və dayanma müddətini əhəmiyyətli dərəcədə azaldacaqsınız.

Seçimləri qiymətləndirirsinizsə və ya qapalı konstruksiyanı tətbiqinizə uyğunlaşdırmaq üçün kömək istəyirsinizsə, əlaqə saxlayınDongguan Quande Electronics Co., Ltd.və cari, gərginlik, marşrut məhdudiyyətləri və ətraf mühit təfərrüatlarınızı paylaşınbizimlə əlaqə saxlayınnövbəti layihəniz üçün nümunələr və ya uyğunlaşdırılmış tövsiyə tələb etmək.
