Niyə Örgülü Mis Boru EMI Ekranı və Kabel Mühafizəsi üçün əsas seçimdir?

Müasir elektronika daha kiçik, daha sürətli və səs-küyə daha çox həssas olur. Bu əladır - mükəmməl "işləyən" kabel təsadüfi sıfırlamalara, qeyri-sabit siqnallara və ya uğursuz uyğunluq testlərinə səbəb olana qədər. Əgər siz elektromaqnit müdaxiləsi, statik boşalma və ya sıx birləşmələrdə sürtünməyə və sıxışmağa davam edən naqillərlə qarşılaşırsınızsa,Örgülü Mis Borubütün sisteminizi yenidən dizayn etmədən həyata keçirə biləcəyiniz ən praktik düzəlişlərdən biridir.

mücərrəd

Bu məqalə nəyi izah edir aÖrgülü Mis Boruedir, həll etdiyi ümumi problemlər (EMI, aşınma, statik yığılma və mexaniki gərginlik) və ətrafınız üçün düzgün konstruksiyanı necə seçmək olar. Siz həmçinin, material seçimlərini (çılpaq mis, qalaylanmış mis, gümüşlə örtülmüş mis və paslanmayan variantlar) real dünya istifadə vəziyyətlərinə uyğunlaşdırmağa kömək edəcək aydın seçim yoxlama siyahısı, quraşdırmanın ən yaxşı təcrübələri və müqayisə cədvəli tapa bilərsiniz.

Mündəricat

1. Ağrı Nöqtələri Örgülü Mis Boru Həll edir
2. Örgülü mis boru nədir və necə işləyir
3. Düzgün Örgülü Mis Borunu Necə Seçmək olar
4. Material və Tikinti Müqayisə Cədvəli
5. Quraşdırma və Torpaqlama üzrə Ən Yaxşı Təcrübələr
6. Tez-tez İstifadə Olduğu Yer
7. Əhəmiyyətli olan mənbə və keyfiyyət yoxlamaları
8. Tez-tez verilən suallar
9. Nəticə

Kontur

• Probleminizin EMI, statik, aşınma və ya sıx əyilmə yorğunluğu olub olmadığını müəyyən edin
• Qoruyucu performansı və praktikada “əhatə dairəsinin” nə demək olduğunu anlayın
• Ətrafınız üçün düzgün materialı seçin (rütubət, duz, istilik)
• Kabeli boğmadan və ya boşluqlar buraxmadan uyğun olması üçün onu düzgün ölçün
• Ekranın “dekorativ” olmasın deyə, onu düzgün uclarla quraşdırın.
• Sadə yoxlamalarla təsdiqləyin: davamlılıq, uyğunluq və torpaqlama bütövlüyü

Ağrı Nöqtələri Örgülü Mis Boru Həll edir

İnsanlar adətən axtarışa başlayırlarÖrgülü Mis Boru"müəmmalı" bir şey səhv getdikdə - xüsusən də mühərriklər, çeviricilər, kommutasiya enerjisi təchizatı, rölelər və ya sıx naqillər ilə birləşmələrdə. Burada müraciət etdiyi ən ümumi ağrı nöqtələri bunlardır:

• Qeyri-sabit siqnallar və EMI baş ağrıları:Səs-küyün birləşməsi məlumat xətalarına, sensor sürüşməsinə, səs səs-küyünə və ya debug etmək üçün ağrılı olan fasiləli rabitə xətalarına səbəb ola bilər.
• Uğursuz EMC və ya uyğunluq testləri:Siz funksional testlərdən keçirsiniz, lakin emissiyalar və ya həssaslıq testləri əməkdaşlıq etmir - çox vaxt qoruyucu boşluqlar və ya zəif torpaqlama səbəbindən.
• Aşınma və mexaniki aşınma:Metal kənarlardan, hərəkət edən qurğulardan və ya vibrasiyaya məruz qalan sistemlərdən keçən kabellər zamanla izolyasiyadan keçə bilər.
• Statik elektrik yığılması:Quru mühitlərdə və ya hərəkət edən kabel daşıyıcılarında statik toplanaraq həssas komponentlərə axıda bilər.
• Sıx marşrut və təkrar əyilmə:Bəzi qoruyucu qollar sərt və ya həcmlidir. Örgülü boru kəmərlə əyilərkən və əyilərkən qoruma əlavə edir.

Əsas fikir: örgülü boru sadəcə "qol" deyil. Bu, düzgün təyin edildikdə və quraşdırıldıqda, müdaxiləni azalda, naqilləri qoruya və arzuolunmaz elektrik enerjisi üçün idarə olunan yol təmin edə bilən funksional təbəqədir.

Örgülü mis boru nədir və necə işləyir

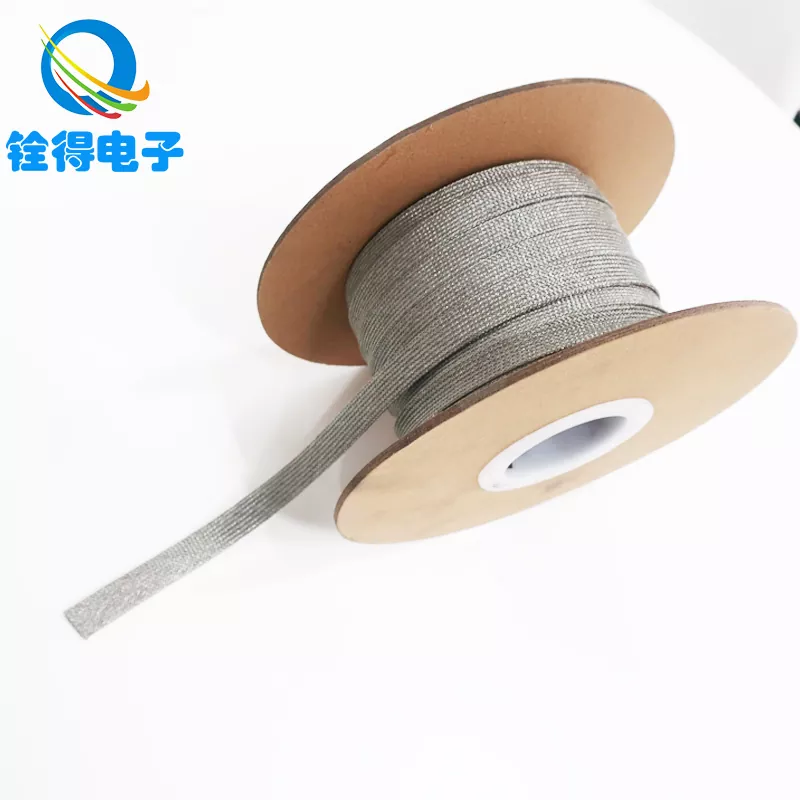

A Örgülü Mis Borukeçirici məftil tellərini çevik qola hörməklə hazırlanmış boruşəkilli tordur. Kabel dəstəsi ətrafında keçirici şəbəkə təşkil etdiyi üçün o, kömək edə bilər:

• Elektromaqnit müdaxiləsini zəiflədinkeçirici maneə ilə həssas keçiriciləri əhatə etməklə
• Emissiyaları azaldınəks halda xaricə yayılacaq səs-küyü ehtiva edir
• Statik boşalma qabiliyyətini təmin edindüzgün torpaq yoluna qoşulduqda
• Mexanik qorunmanı yaxşılaşdırınaşınmaya, sıxılmaya və sürtünməyə qarşı

Həqiqi sistemlərdə performans detallardan asılıdır: örgü sıxlığı, əhatə dairəsi, telin diametri və ən əsası örgüyü necə bitirdiyiniz və yerləşdirdiyiniz. Zəif xitam ilə yüksək keyfiyyətli örgü düzgün quraşdırılmış orta örgüdən daha pis performans göstərə bilər.

Düzgün Örgülü Mis Borunu Necə Seçmək olar

Seçilməsi aÖrgülü Mis Boru“ən bahalı” variantı seçməklə bağlı deyil. Borunun xüsusiyyətlərini ətrafınıza və uğursuzluq rejiminizə uyğunlaşdırmaqdır. Bu yoxlama siyahısından istifadə edin:

• Əsas məqsədi müəyyənləşdirin:EMI ekranlaması, aşınmadan qorunma, statik boşalma, torpaqlamanın davamlılığı və ya birləşməsi?
• Ətraf mühiti təsdiqləyin:qapalı quru, rütubətli, duz spreyi, yüksək temperatur, kimyəvi təsir və ya açıq qapalı?
• Kabel paketinin ölçüsünü ölçün:kəmərin xarici diametri (OD), üstəgəl birləşdiricilər üçün genişləndirmə ehtiyacları.
• Material/bitirmə haqqında qərar verin:nəzarət olunan mühitlər üçün çılpaq mis, korroziyaya davamlılıq üçün qalaylanmış, xüsusi keçiricilik ehtiyacları üçün gümüşlə örtülmüş və ya sərt şərtlər üçün paslanmayan variantlar.
• Örgü örtüyünü və sıxlığını yoxlayın:daha yüksək əhatə adətən ekranlaşdırmanı yaxşılaşdırır, lakin hava axını azalda və sərtliyi artıra bilər.
• Bitirmə üsulunu planlaşdırın:sıxac, qıvrım, lehim və ya qalxan sonlandırma bandı - bu, bir çox insanın gözlədiyindən daha çox performansa təsir göstərir.

Praktik ölçü qaydası: məcbur etmədən paketin üzərinə rəvan uyğun gələn daxili diametr seçin. Çox sıx və siz örgüyü deformasiya edəcəksiniz (və kabeli gərginləşdirəcəksiniz). Çox boş və boşluqlar, hərəkətlər və uyğun olmayan təmaslar yaradacaqsınız.

Material və Tikinti Müqayisə Cədvəli

Quraşdırma və Torpaqlama üzrə Ən Yaxşı Təcrübələr

Bu, bir çox qoruyucu layihələrin uğursuz olduğu yerdir - örgü "pis" olduğuna görə deyil, quraşdırma onu səmərəsiz edir. Sadə və intizamlı olun:

• Davamlı əhatə dairəsini qoruyun:Müdaxilə üçün sızma yolları yaradan böyük boşluqlardan, çəkilmiş açıq hissələrdən və ya kəskin diametrli keçidlərdən çəkinin.
• Düzgün bitirin:Mümkünsə, örgü ətrafında ardıcıl, 360 dərəcə təmas yaradan sıxac və ya xitam bandından istifadə edin.
• Niyyətlə yer:Ekranlama performansını istəyirsinizsə, aşağı empedanslı bir yoldan istifadə edərək örgüyü sabit torpaq istinadına qoşun. Uzun, nazik "pigtaillər" daha yüksək tezliklərdə effektivliyi azalda bilər.
• Uçları qoruyun:Aşınmanın qarşısını almaq və əsas izolyasiyanın iti kənarlarının zədələnməsini azaltmaq üçün istilik-büzücü və ya mexaniki gərginlik azaldıcı əlavə edin.
• Hərəkət üçün hesab:Hərəkətli qoşqularda kifayət qədər boşluq buraxın ki, hörmə gərginlik nöqtəsinə çevrilməsin.

Sürətli yoxlama vərdişi: Quraşdırıldıqdan sonra örgü uzunluğu boyunca davamlılığı yoxlayın və kəsmə nöqtələrinizin möhkəm mexaniki təması olduğunu təsdiqləyin. Əgər örgü sonunda sərbəst şəkildə bükülə bilirsə, "qalxanınız" düşündüyünüz kimi bağlanmaya bilər.

Tez-tez İstifadə Olduğu Yer

görəcəksinizÖrgülü Mis Boruhəssas siqnalları səs-küylü elektrik elektronikası və ya sıx məftil məhdudiyyətləri ilə qarışdıran istənilən sənayedə. Ümumi ssenarilərə aşağıdakılar daxildir:

• Kompüterlər və məlumat avadanlıqları:daxili məlumatları və elektrik xətlərini müdaxilədən və mexaniki aşınmadan qorumaq
• Rabitə sistemləri:xarici müdaxilənin minimuma endirilməsi və qoşqular arasında çarpaz danışıqların azaldılması
• Avtomobil elektronikası:mürəkkəb bort elektromaqnit mühitlərində sabit işləməyi dəstəkləyir
• Sənaye avtomatlaşdırılması:PLC nəzarət naqilləri, motor ötürücüləri və sensor kəmərləri ətrafında kabel mühafizəsi
• Tibbi avadanlıq:dəqiq alətlər və diaqnostika sistemləri üçün təkmilləşdirilmiş elektromaqnit sabitliyi

Sisteminiz keçid, sürətli keçidlər və ya sıx qoşqu marşrutunu ehtiva edirsə, hörülmüş qol, xüsusən də lövhələrin yenidən dizaynı, kabel marşrutlarının dəyişdirilməsi və ya hər yerdə böyük filtrləmə əlavə edilməsi ilə müqayisədə ən sərfəli təkmilləşdirmələrdən biri ola bilər.

Əhəmiyyətli olan mənbə və keyfiyyət yoxlamaları

Bütün örgülü borular bərabər deyil. İki boru bir baxışda oxşar görünə bilər və real montajlarda çox fərqli çıxış edə bilər. Təchizatçıları qiymətləndirərkən maddi göstəricilərə diqqət yetirin:

• Vahid örgü quruluşu:ardıcıl toxunma zəif nöqtələri azaldır və quraşdırmada təkrarlanmağı yaxşılaşdırır
• Sabit ölçülər:daxili diametr və genişlənmə davranışı partiyalar arasında proqnozlaşdırıla bilən olmalıdır
• Materialın və bitişin tutarlılığı:örtük/finiş keyfiyyəti korroziyaya davamlılığa və uzunmüddətli elektrik dayanıqlığına təsir göstərir
• Mexanik idarəetmə:yaxşı örgülər marşrutlaşdırma zamanı aşınmaya, deformasiyaya və tıxanmağa müqavimət göstərir
• Fərdiləşdirmə dəstəyi:Əgər qoşqularınızın qeyri-adi diametrləri, uzunluqları və ya sonlandırma ehtiyacları varsa, fərdiləşdirmə vaxta qənaət edə və montaj riskini azalda bilər.

Təcrübəli istehsalçı ilə işləmək sınaq və səhvləri azalda bilər. Məsələn,Dongguan Quande Electronics Co., Ltd. bir çox tətbiq mühitlərində qoruyucu və kabel mühafizəsi üçün nəzərdə tutulmuş örgülü mis boru variantları istehsal edir və qolu necə istiqamətləndirməyi və bitirməyi planlaşdırdığınızdan asılı olaraq müxtəlif material seçimlərini və spesifikasiyaları dəstəkləyə bilər.

Tez-tez verilən suallar

S1: Örgülü mis boru həm qoruyucu, həm də fiziki mühafizə üçün işləyirmi?
A:Bəli. Bu, kabelləri aşınma və sıxılmadan qoruyarkən elektromaqnit müdaxiləsini azaltmağa kömək edə bilər. Balans örgünün sıxlığından və borunun necə qurulduğundan asılıdır.

S2: Qalaylı mis həmişə çılpaq misdən yaxşıdır?
A:Həmişə deyil. Çılpaq mis idarə olunan mühitlərdə yaxşı işləyir və çox vaxt daha sərfəli olur. Qalaylanmış mis rütubət, oksidləşmə riski və ya daha sərt mühitlərdə uzun xidmət müddəti vacib olduqda daha ağıllı seçimdir.

3-cü sual: Kabel dəsti üçün hörülmüş mis borunun ölçüsünü necə təyin edə bilərəm?
A:Tam paketin xarici diametrini (gödəkçənin qalınlığı daxil olmaqla) ölçün və məcbur etmədən sürüşən daxili diametr seçin. Paketdə birləşdiricilər varsa, genişləndirilə bilən qolu nəzərdən keçirin və ya dayandırmadan əvvəl quraşdırmanı planlaşdırın.

4-cü sual: Niyə sipər bəzən hətta örgülü qolla belə “işləmir”?
A:Ən ümumi səbəb zəif xitam və ya torpaqlamadır. Örgü düzgün bağlanmazsa (və ya torpaqlama yolu yüksək empedanslıdırsa), qorunma effektivliyi kəskin şəkildə aşağı düşə bilər.

S5: Örgülü mis boru statik elektriklə kömək edə bilərmi?
A:Nəzarət olunan boşalma yoluna qoşulduqca bu ola bilər. Örgüün keçiriciliyi gözlənilmədən yığılıb boşalmasına imkan verməkdənsə, statik yığılmanı dağıtmağa kömək edə bilər.

Nəticə

EMI ilə mübarizə aparırsınızsa, fasilələrlə yaranan nasazlıqları təqib edirsinizsə və ya sıx, yüksək gərginlikli marşrut yollarında qoşquları qorumağa çalışırsınızsa,Örgülü Mis Borubütün dizaynınızı alt-üst etmədən böyük nəticələr verə bilən təkmilləşdirmələrdən biridir. Məsələ ətrafınız üçün düzgün material seçmək, onu düzgün ölçüb-biçmək və davamlı qoruyucu və etibarlı əlaqəni qoruyacaq şəkildə dayandırmaqdır.

Düzgün spesifikasiyanı seçməkdə kömək istəsəniz və ya real montajda inadkar müdaxilə və ya davamlılıq problemini həll etməyə çalışırsınızsa—Dongguan Quande Electronics Co., Ltd.tətbiqinizə uyğunlaşdırılmış örgülü mis boru variantları ilə layihənizi dəstəkləyə bilər. "Təxmin etməkdən" daha təmiz, daha etibarlı məftil həllinə keçməyə hazırsınız?bizimlə əlaqə saxlayıntələblərinizi müzakirə etmək və praktiki tövsiyə almaq.
