Niyə lehim fitili hörük teli lehimləməni daha təmiz və təhlükəsiz edir?

Məqalənin xülasəsi

• Örgülü mis lehimin çıxarılması prinsipini izah edin.
• Ümumi nasazlıqları (pad qaldırma, yanmış lövhələr, qalıqlar, yavaş yenidən iş) kök səbəbləri ilə əlaqələndirin.
• Praktik alış/seçim çərçivəsini təmin edin: genişlik, toxunma, axın tərzi, qablaşdırma, tutarlılıq.
• İstiliyi minimuma endirən və kapilyar hərəkəti maksimuma çatdıran təkrarlanan texnika ilə gəzin.
• Sadə bir istinad cədvəli və "tez xilasetmə" problemlərinin həlli bölməsi təklif edin.
• Təchizatçı seçməzdən əvvəl alıcıların və texniki işçilərin ən çox verdiyi suallara cavab verin.

Lehimli məftil örgüsü nədir və əslində nə həll edir

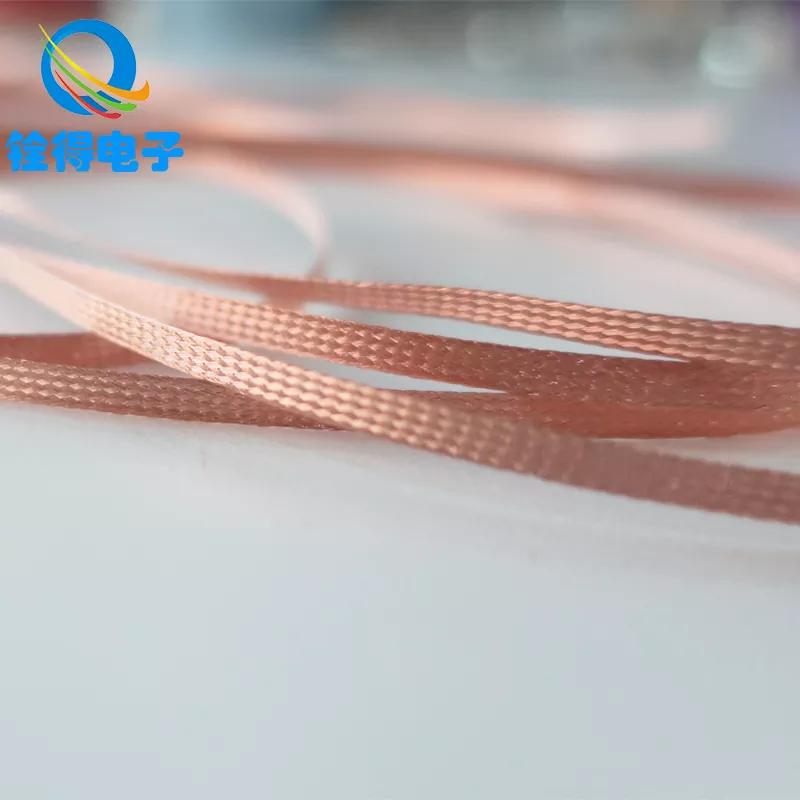

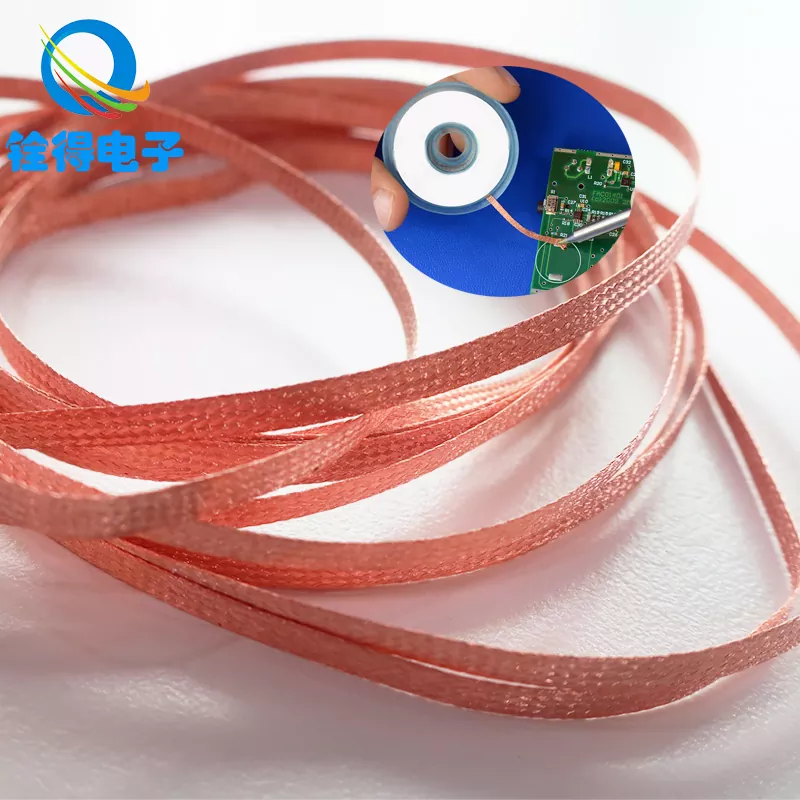

Lehimli məftil hörük telikapilyar təsir vasitəsilə ərimiş lehimi birləşmədən uzaqlaşdırmaq üçün hazırlanmış sıx toxunmuş mis hörükdür. Bunu lehim maye halına gələn kimi işləyən "lehim süngəri" kimi düşünün: örgünün incə kanalları lehimi içəri çəkir və soyuduqca onu orada bağlayır. Bu sadə səslənir, lakin tipik yenidən işləmə vasitələrinin mübarizə apardığı bir neçə real dəzgah problemini həll edir.

• Təmizləyici birləşmələr:Artıq lehimi aradan qaldırır, beləliklə yastıqlar düz və lehimləmə üçün hazırdır.
• Daha təhlükəsiz komponentlərin çıxarılması:Lövhədən hissələri yırtmaq və ya silkələmək ehtiyacını azaldır.
• Aşağı yenidən işləmə riski:Düzgün istifadə edildikdə, "yenidən əriyin və ümid edin" ilə müqayisədə istiliyə məruz qalma müddətini azaldır.
• Kiçik yastıqlarda daha yaxşı nəzarət:İncə səsli IC yastıqları, kiçik passivlər və əmmənin çox aqressiv olduğu zərif izlər üçün əladır.

Əsas ifadə "düzgün istifadə edildikdə"dir. Örgüdə günahlandırılan bir çox uğursuzluq əslində texnika və ya seçim problemləridir: yanlış genişlik, qeyri-adekvat axın fəaliyyəti, həddindən artıq təzyiq, və ya laminatı bişirmək üçün kifayət qədər uzun müddət ütünü yerində buraxın.

Ümumi Desoldering Ağrı Nöqtələri və Həqiqi Səbəbləri

İşiniz üçün düzgün örgüyü necə seçmək olar

"Ən ucuz olanı" ilə hörük almaq, bir çox komandanın daha çox pul ödədiyini göstərir - qırıntılar, yenidən işləmə vaxtı və uyğun olmayan nəticələr. Praktik seçim çərçivəsi bir neçə ölçülə bilən amillərə diqqət yetirir:

• Eni:Örgü genişliyini yastıq/birgə ölçüsünə uyğunlaşdırın. Çox geniş istilik tullantıları və mənimsənilməsini yavaşlatır; çox dar təkrar keçid tələb edir.
• Toxuculuq və sıxlıq:Ardıcıl örgü strukturu proqnozlaşdırıla bilən kapilyar kanallar və sabit lehim udulması yaradır.
• Flux növü (və ya axmayan):Əvvəlcədən hazırlanmış örgü işi sürətləndirə bilər; öz axınından istifadə etsəniz, qeyri-fluxed örgü maksimum nəzarət verir.
• Mis təmizliyinə və oksidləşməyə nəzarət:Təmizləyici mis daha tez islanır və lehimi daha bərabər udur.
• Qablaşdırma və saxlama:Möhürlənmiş, təmiz qablaşdırma, xüsusilə rütubətli və ya yüksək tozlu mühitlərdə performansı qorumağa kömək edir.

Əgər işiniz incə diametrli SMD və deşikli birləşdiricilər arasında dəyişirsə, ən azı iki eni yığmağı və hansı iş üçün hansı genişliyin istifadə olunduğunu standartlaşdırmağı düşünün. Bu bir qərar əksər insanların gözlədiyindən daha çox operator dəyişkənliyini azaldır.

Qaldırıcı yastiqciqlar olmadan lehim fitili hörük məftilindən necə istifadə etmək olar

Budur, yastıqları qoruyan və nəticələri ardıcıl saxlayan təkrarlanan üsul - xüsusilə bahalı montajlar və ya incə izlərlə məşğul olduğunuz zaman vacibdir.

1. Birgə hazırlayın:İnadkar oynaqlara az miqdarda təzə lehim əlavə edin (bəli, lehimi çıxarmaq üçün lehim əlavə edin). Təzə ərinti istilik ötürülməsinə kömək edir və nəmlənməni yaxşılaşdırır.
2. Fluxdan qəsdən istifadə edin:Hətta əvvəlcədən axan örgü ilə, birləşmədə uyğun axının kiçik bir toxunuşu örgüyə lehim axınını dramatik şəkildə yaxşılaşdıra bilər.
3. Əvvəlcə örgüyü qoyun, sonra ütüləyin:Örgüyü lehim üzərinə düz qoyun. Dəmir ucunu örgünün üstünə qoyun. Bu, yastığı ucların birbaşa təmasından qoruyur və istiliyi daha bərabər yayır.
4. Minimum təzyiq, qısa dayanma:İstilik və kapilyar hərəkət iş görsün. Özünüzü çox sıxdığınızı görürsünüzsə, dayandırın və eni/temperatur/ axınını tənzimləyin.
5. “Rəsm” etdiyiniz kimi hərəkət edin:Lehim axmağa başlayanda, təzə örgüyü üzə çıxarmaq üçün örgü boyunca yumşaq bir şəkildə bir neçə millimetr sürüşdürün. Aqressiv şəkildə sürükləməyin - örgü yükləndikcə rəvan irəliləyin.
6. Lehim tutulduqdan sonra düz yuxarı qaldırın:Dəmir və örgüyü birlikdə çıxarın, sonra təmiz qaldırın. Qoşularkən lehim yenidən bərkiyirsə, qaldırmazdan əvvəl qısa müddətə yenidən qızdırın.
7. İstifadə olunmuş örgüyü kəsin:Doymuş hissəni təkrar istifadə etməyin. Onu kəsin; yüklənmiş örgü istilik qəbuledicisinə çevrilir və lehimi yenidən yığa bilər.

Genişlik, Flux və Tipik İstifadə üçün Seçim Cədvəli

Bu cədvəldən praktiki başlanğıc nöqtəsi kimi istifadə edin. Dəqiq ölçülər təchizatçıya görə dəyişir, lakin məntiq dəyişməz qalır: örgü genişliyini fiziki lehim sahəsinə və təmizləmə ehtiyaclarınıza uyğunlaşdırın.

Problemlərin aradan qaldırılması və ən yaxşı təcrübələr

Nəticələr səhv görünəndə təxmin etməyin - diaqnoz qoyun. Bu sürətli yoxlamalar əksər məsələləri bir dəqiqədən az müddətdə həll edir.

Real Həyatda "Yaxşı Örgü" necə görünür

İki örgü bir fotoşəkildə oxşar görünə bilər və skamyada tamamilə fərqli davrana bilər. İstehsal, təmir sexləri və ya keyfiyyətə nəzarət edilən bir xətt üçün axtarış edirsinizsə, Təkrarlanabilirliyə təsir edən xüsusiyyətlərə diqqət yetirin:

• Davamlı toxuculuq:Vahid tekstura lehimin təsadüfi yerlərdə “kanal” əvəzinə bərabər şəkildə axmasına kömək edir.
• Rulondan rulona sabit performans:Operatorların hər partiya üçün texnikanı yenidən öyrənməsinə ehtiyac yoxdur.
• Təmiz mis səth:Daha sürətli nəmlənmə daha qısa istilik müddəti deməkdir ki, bu da yastığın zədələnməsi riskini birbaşa azaldır.
• Praktik qablaşdırma:Dolaşmaların və çirklənmənin qarşısını alan dispenser vaxta qənaət edir və tullantıları azaldır.

Bir çox alıcılar tədarükçünün etibarlılığına da əhəmiyyət verirlər: istehsal müddətləri, partiyaların izlənməsi və hörmə variantlarını müxtəlif yenidən işləmə stansiyalarına uyğunlaşdırmaq imkanı. Dongguan Quande Electronics Co., Ltd.sürətin vacib olduğu, lakin lövhənin hesabına deyil, real dünyada yenidən işləmə şərtləri üçün hazırlanmış örgülü məftil həllərinə diqqət yetirir. Gündəlik təmir üçün ümumi təyinatlı örgüyə və ya standartlaşdırılmış proseslər üçün daha idarə olunan seçimə ehtiyacınız olmasından asılı olmayaraq, ardıcıl təchizatçı seçmək komandalar və növbələr arasında nəticələri sabit saxlamağa kömək edir.

Tez-tez verilən suallar

Bağlama Fikirləri

Desoldering xaotik deyil, nəzarətli hiss etməlidir. Örgüyü işə uyğunlaşdırdığınız zaman və texnikanızı yumşaq və təkrarlana bilən saxladığınız zaman,Lehimli məftil hörük teliyenidən işləmə sürətini və bitirmə keyfiyyətini yaxşılaşdırarkən lövhələri qorumaq üçün ən sadə üsullardan birinə çevrilir. Əgər komandanız uyğun olmayan nəticələr, yastığın zədələnməsi və ya səliqəsiz təmizləmə ilə məşğuldursa, bu, adətən tək "operator bacarığı" deyil - hörmə seçimi və istifadəsini standartlaşdırmaq fərqi yarada bilər.
