Mis örgü torpaqlama və EMI nəzarətini necə yaxşılaşdıra bilər?

mücərrəd

Mis Örgüsistemin daş kimi möhkəm hiss edilib-edilməməsinə və ya səs-küy, istilik və fasiləsiz nasazlıqların sirli qutusuna çevrilməsinə səssizcə qərar verən “kiçik hissələrdən” biridir. Əgər siz nə vaxtsa isti işləyən torpaq kəməri, müdaxilə ilə səslənən şkaf və ya mümkün olan ən pis anda çatlamağa davam edən çevik əlaqə ilə qarşılaşmısınızsa, bu bələdçi sizin üçündür. Biz Copper Braid-in əslində nə etdiyini, onun real quraşdırmalarda niyə uğursuz olduğunu və onu necə seçmək, dayandırmaq və saxlamaq üçün necə lazım olduğunu izah edəcəyik. torpaqlama və ekranlama uzun müddət ərzində sabit qalır.

Mündəricat

• Kontur
• Real Dünya Ağrıları Mis Örgü Həll edir
• Mis örgü nədir (və bu nə deyil)
• Təxmin etmədən mis örgüsünü necə seçmək olar
• Tez Seçim Cədvəli
• Uğursuz Olmayacaq Xitam və Quraşdırma
• Praktik yoxlamalar və yoxlamalar
• Ümumi səhvlər və asan düzəlişlər
• Tipik istifadə halları və sağ örgüyə uyğunluq
• Tez-tez verilən suallar
• Növbəti addım

Kontur

1. Ağrı nöqtəsini müəyyənləşdirin: istilik, vibrasiya yorğunluğu, səs-küy, korroziya və ya məkan məhdudiyyətləri
2. İş növünü təsdiqləyin: torpaqlama kəməri, bağlama, qoruyucu qol və ya çevik birləşdirici
3. Örgü növünü seçin: düz və boruvari, çılpaq və konservləşdirilmiş, incə və qaba iplər
4. Məqsədi ilə ölçün: kəsişmə sahəsi, uzunluq və icazə verilən temperatur artımı
5. Düzgün bitirin: qıvrım, qaynaq/lehimləmə və ya lehimləmə (yalnız lazım olduqda)
6. Sahədə yoxlayın: müqavimət, temperatur və yük altında "döyüş sınağı"

Real Dünya Ağrıları Mis Örgü Həll edir

İnsanlar nadir hallarda "Mis Örgü" istəyirlər. Onların istədikləri problemin baş verməməsidir. Mis Örgünün həlli üçün hazırlanmış ən yaxşı ağrı nöqtələri bunlardır:

• Fasiləli torpaqlamavibrasiya, qapının hərəkəti və ya istilik genişlənməsi nəticəsində yaranır
• EMI problemləriqeyri-sabit siqnallar, səs-küylü sensorlar və ya uyğunluq baş ağrıları kimi
• Qaynar nöqtələrmöhkəm kabelin təkrarlanan hərəkətə dözə bilməyəcəyi çevik keçidlərdə
• Korroziyaaçıq birləşmə nöqtələrində, xüsusilə nəmli və ya duzlu mühitlərdə
• Məkan məhdudiyyətləriyuvarlaq kabelin təhlükəsiz hərəkət etmək üçün çox sərt və ya çox böyük olduğu yerlərdə

Əsas üstünlük çeviklikdir. Mis Örgü əyilmə gərginliyini bir çox incə iplər arasında yayır, bu da sərt keçiricidən daha yaxşı hərəkətə dözməyə kömək edir. O, həmçinin düzgün quraşdırıldıqda birləşdirmə və qoruyucu tətbiqlər üçün geniş təmas sahəsi təmin edə bilər.

Mis örgü nədir (və bu nə deyil)

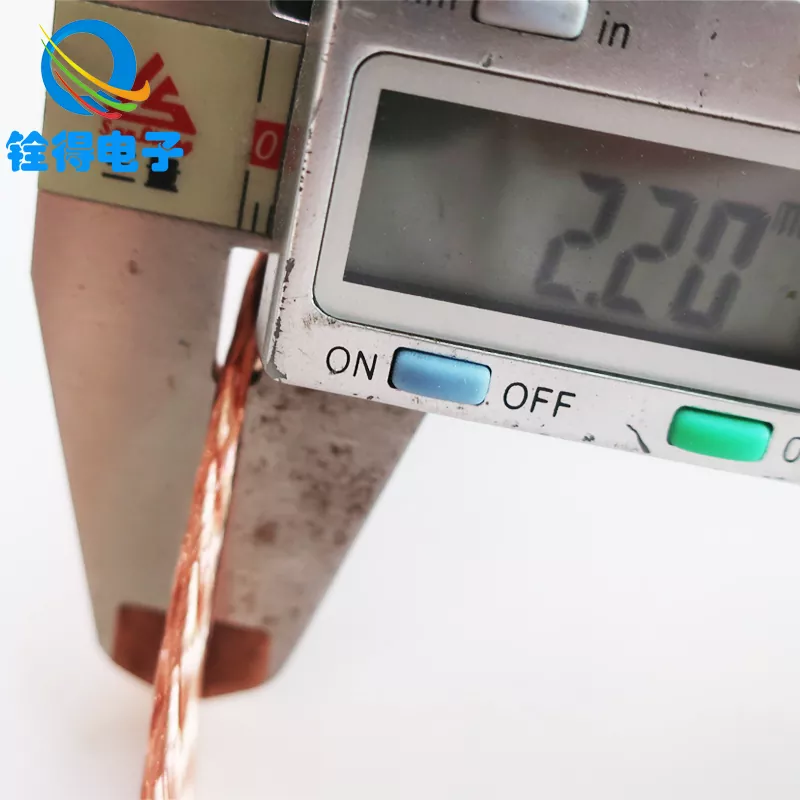

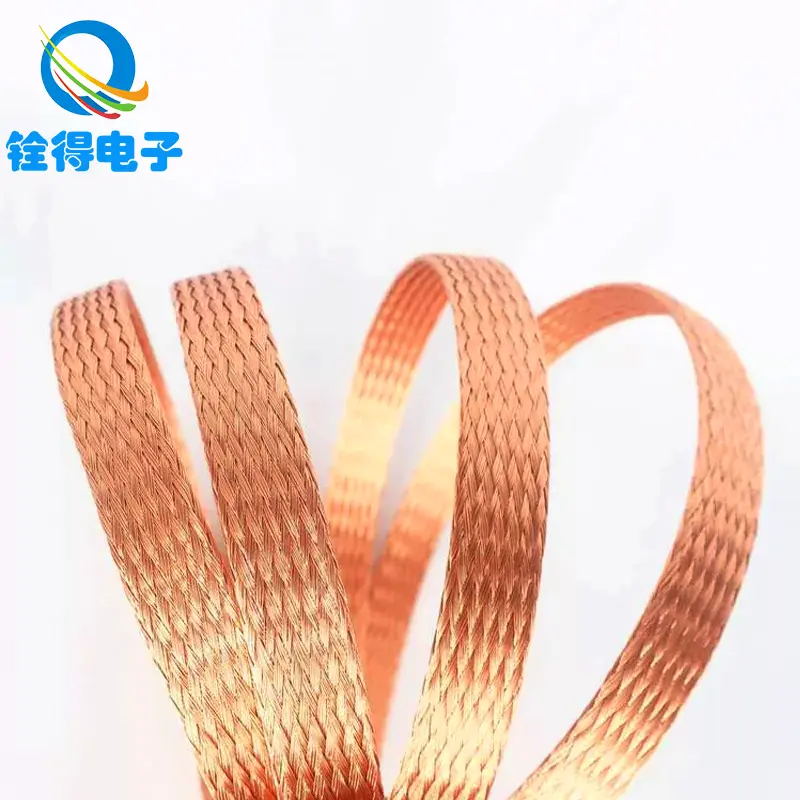

Mis örgü çoxlu mis iplərdən hazırlanmış toxunmuş bir keçiricidir. kimi istehsal oluna bilərdüz örgü(torpaqlama kəmərləri üçün ümumi) və ya aboru örgüsü(tez-tez kabellər üzərində qoruyucu qol kimi istifadə olunur).

Nədə əladır:

• Çevik bağlamahərəkət edən hissələr arasında (qapılar, qapaqlar, motor çərçivələri, çıxarıla bilən panellər)
• Aşağı empedanslı yollarhəndəsə və sonluqlar optimallaşdırıldıqda daha yüksək tezliklərdə
• Mexanik davamlılıqtəkrar əyilmədə tək bərk keçirici ilə müqayisədə

Bu nə deyil:

• Zəif torpaqlama sxemləri üçün sehrli düzəliş (uzun döngələr və səliqəsiz bağlar hələ də problem yaradır)
• Düzgün dirijor ölçüsünü əvəz edən (çox kiçik olsa da qızdıracaq)
• Səhv xitamlara toxunulmazdır (əksər "hörmə uğursuzluqları" dayandırma uğursuzluqlarıdır)

Praktiki mənbədə tez-tez görəcəksinizçılpaq misvəkonservləşdirilmiş mis. Qalaylı mis oksidləşmə müqaviməti ilə məşhurdur və asan lehimləmə qabiliyyəti prioritetdir. Çılpaq mis, maksimum keçiricilik və xərc səmərəliliyinin vacib olduğu idarə olunan, quru interyerlər üçün güclü seçim ola bilər.

kimi bir çox mühəndis və alıcı istehsalçılarla işləyirDongguan Quande Electronics Co., Ltd. Onlara uyğunlaşdırılmış Mis Örgü variantları lazım olduqda müxtəlif quraşdırma reallıqları üçün torpaqlama qayışları, qoruyucu qollar və ya xüsusi çevik bağlayıcılar.

Təxmin etmədən mis örgüsünü necə seçmək olar

Mis örgüsünü seçmək, "hörmə = hörmə" haqqında düşünməyi dayandırdığınız zaman və bunun əvəzinə sağ qalmalı olduğu işə əsaslanaraq qərar verdiyiniz zaman ən asandır. Bu yoxlama siyahısından istifadə edin:

• 1) Cari və temperatur artımı:Əgər hörük cərəyan daşıyırsa (yalnız bağlanma deyil), isti işləməməsi üçün ölçün. İstilik adətən ilk növbədə uclarda, sonra örgü boyunca görünür. Şübhə olduqda, daha böyük bir kəsik və ya paralel çoxlu örgü seçin.
• 2) Flex həyat və hərəkət nümunəsi:Gündə 10 dəfə əyilən qayış davamlı titrəyəndən fərqlidir. Tez-tez əyilmək üçün daha incə iplərə və kifayət qədər boşluğa üstünlük verin. Kəskin əyilmələrdən və "menteşə nöqtələrindən" çəkinin.
• 3) Ətraf mühit:Rütubət, duz dumanı, kimyəvi buxarlar və açıq hava sizi konservləşdirilmiş mis və qorunan yapışdırıcı səthlərə doğru itələyir. Bir-birinə bənzəməyən metallar (məsələn, alüminiumla birləşdirilmiş mis hörmə) iştirak edərsə, korroziyaya qarşı mübarizəni müvafiq avadanlıq və səth hazırlığı ilə planlaşdırın.
• 4) Həndəsə və uzunluq:Performans üçün adətən daha qısadır. Hərəkətə icazə verərkən örgüyü mümkün qədər qısa saxlayın. Geniş, yastı hörüklər uzun, nazik qurğuşun ilə müqayisədə yapışma sahəsini yaxşılaşdıra və induktiv effektləri azalda bilər.
• 5) Xitam üsulu:Erkən qərar verin: qıvrım, qaynaq/lehimləmə və ya lehimləmə. Bu, hansı örgü konstruksiyasının və örtüyünün məna kəsb etdiyini müəyyən edir. (Və bəli, xitamlar əksər insanların etiraf etmək istədiyindən daha vacibdir.)

Tez Seçim Cədvəli

Uğursuz Olmayacaq Xitam və Quraşdırma

Mis örgüsü "müəmmalı şəkildə" uğursuz olarsa, bu, adətən, xitamın sonradan düşünüldüyünə görə olur. Bağlantının sonunu necə etmək olar:

• Səthin hazırlanması:Təmiz, parlaq metal təmas səthləri "daha bərkidilir". Bağlama tələb olunduğu yerlərdə boya/oksidi çıxarın və lazım olduqda sonra birləşməni qoruyun.
• Bükmə düzgün aparıldı:Örgünün qalınlığı və eni üçün düzgün qaşıq və kalıp profilindən istifadə edin. Pis qıvrım yüksək müqavimət və istilik yaradır. Yaxşı bir qıvrım mexaniki olaraq sabit olur və elektrik cəhətdən uyğundur.
• Qaynaq / lehimləmə variantları:Tələb olunan tətbiqlər üçün (yüksək cərəyan və ya sərt vibrasiya) qaynaqlanmış və ya lehimli uclar sürüşmə və termal yorğunluğu minimuma endirməklə lehimləmədən üstün ola bilər. Bu, quraşdırma prosesinizdən və materiallarınızdan asılıdır.
• Ehtiyatla lehimləmə:Lehim örgüyü çıxara bilər və çevik qayışı lehimlənmiş zonanın kənarına yapışan sərt "stress artırıcıya" çevirə bilər. Lehimləmə tələb olunarsa, sızanaqları nəzarətdə saxlayın və gərginliyi azaldın.
• Gərginliyin azaldılması və marşrutlaşdırma:Örgüyə yumşaq bir döngə verin. Kəskin qıvrımlardan çəkinin. Örgünün kənarlara sürtülməsinin qarşısını alın. Örgü hərəkət edərsə, hamar bir şəkildə hərəkət etməlidir - sıyrılmamalı, bükülməməli və ya qamçılamamalıdır.

Sadə bir qayda: örgü son nöqtəsi deyil, çevik element olmalıdır. Birgəniz menteşəyə çevrilərsə, yorğunluq çatlaqları və müqavimət artımı əldə edəcəksiniz.

Praktik yoxlamalar və yoxlamalar

Mis Örgü-in işini görüb-görmədiyini təsdiqləmək üçün laboratoriyaya ehtiyacınız yoxdur. Bu praktiki yoxlamalar əksər problemləri erkən aşkarlayır:

• Müqavimət yoxlanışı (əsas):Quraşdırıldıqdan sonra birləşmədən birləşmə müqavimətini ölçün, sonra vibrasiya və ya termal velosipeddən sonra yenidən yoxlayın.
• Temperaturun yoxlanılması (yük altında):Əgər örgü cərəyan keçirirsə, sistemi işə salın və qulaqlarda və kontakt üzlərində qaynar nöqtələrə baxın.
• Vizual yoxlama:Qaranlıq, yaşılımtıl oksidləşmə, qırıq iplər və ya gevşemiş avadanlıq axtarın.
• Qalxma testi:Elektrik söndürüldükdə və təhlükəsiz prosedurlara əməl etdikdən sonra montajı yumşaq bir şəkildə bükün və birləşmənin mexaniki cəhətdən sabit olub-olmadığını yoxlayın.

Müqavimət zamanla yuxarıya doğru sürünürsə, bunu erkən xəbərdarlıq kimi qəbul edin. Örgü nadir hallarda "birdən uğursuz olur" - sistem etibarsız hala gələnə qədər pisləşir.

Ümumi səhvlər və asan düzəlişlər

• Səhv:“Uyğun” olduğu üçün çox dar olan örgüdən istifadə edin.
  Düzəlt:Cari və vəzifə dövrü üçün ölçü. Məkan dardırsa, paralel olaraq birdən çox örgüyü və ya fərqli bir həndəsə düşünün.
• Səhv:Həddindən artıq lehimləmə və örgüyü sərt bir çubuğa çevirmək.
  Düzəlt:Qıvrım və ya idarə olunan xitam üsullarına üstünlük verin və gərginlik azaldıcı əlavə edin.
• Səhv:Boya, oksid və ya çirklənmiş səthlərə yapışdırma.
  Düzəlt:Səthi düzgün hazırlayın və lazım olduqda montajdan sonra onu qoruyun.
• Səhv:Antena kimi fəaliyyət göstərən uzun, ilməli hörüklər.
  Düzəlt:Qısa, birbaşa və mexaniki dəstəkli saxlayın.
• Səhv:Fərqli metal birləşmələrdə korroziyaya məhəl qoymamaq.
  Düzəlt:Ətraf mühitə uyğun uyğun avadanlıq, örtüklər və oynaqların qorunmasından istifadə edin.

Tipik istifadə halları və sağ örgüyə uyğunluq

Mis Örgü bir çox sənayedə özünü göstərir, çünki elektrik və mexaniki ehtiyacların xüsusi birləşməsini həll edir. Burada ümumi istifadə halları və nəyə üstünlük verilməlidir:

• İdarəetmə şkafları və qapaqları:Qapılar və çıxarıla bilən panellər üçün etibarlı yapışdırmağa üstünlük verin. Möhkəm qaşıqları olan düz mis örgülü qayışlar çox yayılmışdır.
• Avtomatlaşdırma və robototexnika:Elastik həyat və gərginliyin azaldılmasına üstünlük verin. Hərəkət dövrləri zəif marşrutu insanların çoxunun gözlədiyindən daha çox cəzalandırır.
• Güc elektronikası (inverterlər, sürücülər, UPS):Cari gücə və istilik sabitliyinə üstünlük verin. Real əməliyyat yükü altında temperaturu yoxlayın.
• Kabel qoruyucu qolları:Ardıcıl əhatə dairəsinə və düzgün bitirmə texnikasına üstünlük verin. Zəif son bağlantısı olan əla qol ardıcıl nəticələr verməyəcək.
• Telekommunikasiya və cihazlar:Zamanla sürüşməyən aşağı səs-küylü birləşməyə və sabit bağlantılara üstünlük verin.

Mis Örgü əldə etdiyiniz zaman, ən faydalı təchizatçılar ətraf mühit, hərəkət, cari və dayandırma metodu haqqında soruşacaqlar, çünki bu detallar örgünün hərəkət edib-etməyəcəyini müəyyənləşdirir. uzunmüddətli həll və ya təkrarlanan texniki xidmət kimi.

Tez-tez verilən suallar

1) Konservləşdirilmiş Mis Örgü həmişə çılpaq misdən yaxşıdır?

Həmişə deyil. Konservləşdirilmiş Mis Örgü korroziyaya davamlıdır və müəyyən montaj üsullarında işləmək daha asan ola bilər. Çılpaq mis oksidləşmə riskinin az olduğu və maksimum keçiriciliyin prioritet olduğu təmiz, quru mühitlərdə ideal ola bilər.

2) Mənim Mis Örgüm niyə uclarında qızır?

İsti uclar ümumiyyətlə sonda yüksək müqavimət göstərir: zəif büzmə, çirklənmiş səthlər, boş aparat və ya cərəyan üçün çox kiçik olan birləşmə. Örgüyü günahlandırmadan əvvəl ilk növbədə xitamını düzəldin.

3) Copper Braid standart torpaq telini əvəz edə bilərmi?

Çeviklik, geniş yapışma sahəsi və ya hərəkətə davam gətirən möhkəm kəmər lazım olduqda Mis Örgü ən yaxşısıdır. Statik, qorunan qaçışlar üçün standart bir dirijor daha sadə ola bilər. Bir çox sistemlər hər ikisindən istifadə edir - hər birinin mənası olduğu yerdə.

4) Torpaqlama örgüsü nə qədər qısa olmalıdır?

Praktik qədər qısa olsa da, hələ də hərəkətə və təhlükəsiz marşrutlaşdırmağa imkan verir. Əlavə uzunluq arzuolunmaz döngə sahəsi və mexaniki disketlik əlavə edə bilər. Zərif bir döngə uzun bir döngədən daha yaxşıdır.

5) Mis Örgü ilə ən böyük quraşdırma səhvi nədir?

Buna "sadəcə bir mis parçası" kimi yanaşmaq və bitirmə keyfiyyətinə və səth hazırlığına məhəl qoymamaq. Birgə sistemdir. Birləşmə qeyri-sabitdirsə, performans sürüşəcək və uğursuzluqlar ardınca gələcək.

6) Hərəkət edən qayışda yorğunluq çatlamasının qarşısını necə ala bilərəm?

Boşluq təmin edin, kəskin əyilmələrdən qaçın, ucların menteşəyə çevrilməməsi və kənarların sürtülməsinin qarşısını alın. Hərəkət tez-tez olarsa, təkrar əyilmə üçün nəzərdə tutulmuş konstruksiya seçin və gərginliyi azaldan əlavə edin.

7) Copper Braid müdaxilə məsələlərində kömək edə bilərmi?

Bəli - düzgün marşrutlaşdırma və sonlanma ilə birləşdirici qayış və ya qoruyucu qol kimi istifadə edildikdə. Səs-küy davam edərsə, tam torpaqlama sxemini nəzərdən keçirin və bağların qısa, təmiz və ardıcıl olduğundan əmin olun.

Növbəti addım

Mis Örgü, ətraf mühit üçün seçilmiş, iş üçün ölçülən və ehtiyatla kəsilmiş bir komponent kimi işləndikdə ən yaxşı işləyir. Bunu edin və siz sabit torpaqlama, daha az səs-küy sürprizləri və daha az “niyə bu yenidən uğursuz olur” texniki xidmət əldə edirsiniz.

Torpaqlama kəmərləri, qoruyucu qollar və ya xüsusi çevik birləşdiricilər üçün Mis Örgü seçirsinizsə və real tətbiq detallarınıza əsaslanan tövsiyə istəyirsinizsə, Dongguan Quande Electronics Co., Ltd. spesifikasiya uyğunluğu və istehsal variantlarını dəstəkləyə bilər -bizimlə əlaqə saxlayıntələblərinizi müzakirə etmək və quraşdırma şərtlərinizə uyğun bir həll əldə etmək.
