Niyə mis örgülü məftillər düşündüyünüzdən daha vacibdir?

mücərrəd

Mis örgülü məftillərsadə görünür - düz və ya boru hörükdə toxunmuş çoxlu kiçik tellər - lakin onların kəsişməsində otururlar. elektrik performansı və mexaniki reallıq. Əgər siz aylarla davam edən vibrasiyadan sonra torpaqlama kəmərinin qopduğunu görmüsünüzsə, şkafın isti işləməsinə baxın əlaqə nöqtəsində və ya təftiş zamanı "yoxa çıxan" fasiləli EMI problemlərini təqib edərək, kök səbəb tez-tez örgü seçimində yaşayır, sonlandırma üsulu və səthlə təmas keyfiyyəti.

Bu təlimatda siz örgülü misin bərk keçiricilərdən nə ilə fərqləndiyini, hörük konstruksiyasını istifadə vəziyyətinizə necə uyğunlaşdıracağınızı öyrənəcəksiniz. Satınalma zamanı nə tələb olunmalı (belə ki, təxmin etmirsiniz) və yaxşı bir örgüyü bir örgüyə çevirən ən ümumi quraşdırma səhvlərindən necə qaçınmaq olar. pis əlaqə.

Mündəricat

Kontur

1. Həqiqi dünyadakı ağrı nöqtələrini örgü tələblərinə çevirin
2. Örgü quruluşunu və niyə bərk teldən fərqli davrandığını anlayın
3. Ətraf mühitə və hərəkətə əsaslanan örtük, həndəsə və bitirmə seçin
4. Təchizatçıları geri və irəli azaltmaq üçün sadə texniki yoxlama siyahısından istifadə edin
5. Müqaviməti aşağı və etibarlılığı yüksək saxlamaq üçün düzgün quraşdırın

Mis örgülü məftillər hansı problemləri həll edir?

Əksər alıcılar düşünməklə başlamırlar “Mənə lazımdırMis örgülü məftillər.” Problemlə başlayırlar:

• Vibrasiya və hərəkət:Bərk keçiricilərin yorğunluğu. Örgülər bükülür və gərginliyi çoxlu iplər arasında paylayır.
• Torpaqlama və bağlama etibarlılığı:Bir örgü düzgün quraşdırıldıqda və dayandırıldıqda aşağı empedanslı bir yol yarada bilər.
• Bağlantı nöqtələrində qaynar nöqtələr:Zəif təmas sahəsi, düzgün olmayan qıvrım/qıvrım və ya kiçik örgü istiliyi cəmləyə bilər.
• EMI və səs-küy problemləri:Müəyyən torpaqlama/bağlama və qoruyucu kontekstlərdə örgülər yüksək tezlikli müdaxilə yollarını idarə etməyə kömək edir.
• Aşındırıcı və ya nəmli mühitlər:Səhv səth örtüyü oksidləşə, müqaviməti artıra və aralıq xətalara səbəb ola bilər.
• Satınalma qarışıqlığı:Təkcə “hörmə eni” performansı müəyyən etmir; tikinti və xitam da eyni dərəcədə vacibdir.

Mis örgülü məftillər nədir və onlar necə qurulur?

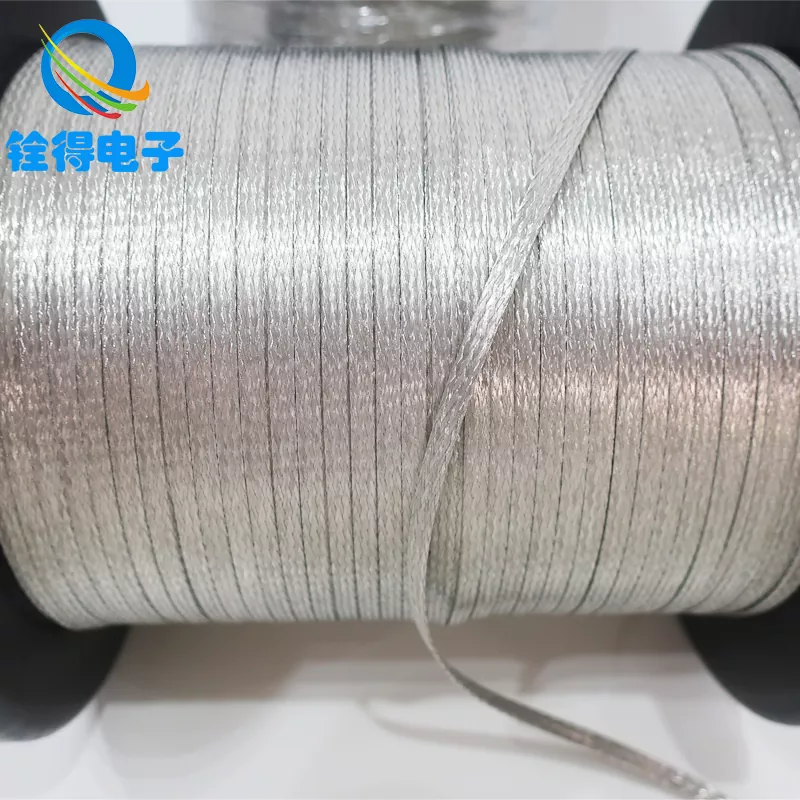

Mis örgülü məftillərçoxlu incə mis liflərdən toxunur. Bu struktur iki praktik üstünlük yaradır:çeviklik(hörmə bir nöqtədə stressi cəmləmədən hərəkət edir) vəartıqlıq(bir çox tel cərəyanı və yükü bölüşür).

Ancaq "hörmə" bir şey deyil. Performansı dəyişən əsas tikinti dəyişənləri bunlardır:

• Strand diametri və sayı:Daha incə iplər ümumiyyətlə daha yaxşı bükülür; daha çox tel cərəyanı paylaşa və davamlılığı artıra bilər.
• Örgü nümunəsi və əhatə dairəsi:Daha sıx örgülər tez-tez forma saxlayır və daha yaxşı təmasda olur; daha boş örgülər daha çevik ola bilər, lakin mexaniki cəhətdən daha az möhkəm ola bilər.

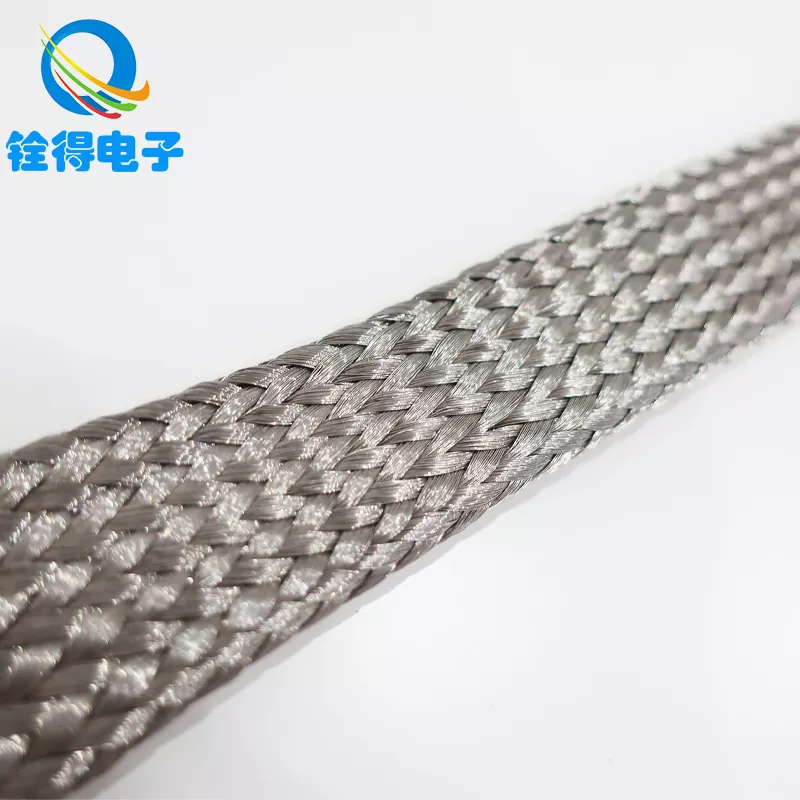

• Forma:Torpaq kəmərləri üçün düz örgülər çox yayılmışdır; boruşəkilli örgülər müəyyən quruluşlarda qollar və ya genişləndirilə bilən qoruyucu kimi istifadə edilə bilər.
• Səthi bitirmə:Çılpaq mis və örtüklü variantlar (çox vaxt korroziyaya davamlılıq və lehimləmə qabiliyyəti baxımından seçilir).
• Xitam üsulu:Kıvrım, qaynaq, lehimləmə və ya boltlu sıxac interfeysləri - burada bir çox uğursuzluqlar doğulur.

İpucu: Təchizatçınız yalnız "en" və "uzunluq" tələb edirsə, ehtimal ki, uyğun olmayan gözləntilərə doğru gedirsiniz. Yaxşı bir satıcı mühiti, hərəkəti və ləğvi müzakirə edəcək.

Onları harada istifadə etməlisən (və harada etməməlisən)?

Mis örgülü məftilləradətən əlaqə cərəyan keçirməli (yaxud aşağı empedanslı birləşmə yolunu təmin etməlidir) zaman seçilir hərəkət və ya vibrasiya ilə işləmək.

Doğru örgüyü necə seçmək olar

Satınalma üçün əlverişli bir yol istəyirsinizsəMis örgülü məftillər, bu addım-addım yoxlama siyahısından istifadə edin. Qarışıq simptomları aydın tələblərə çevirir.

• İşi müəyyənləşdirin:torpaqlama/bağlayıcı qayış, çevik birləşdirici, qoruyucu qol və ya cərəyan keçirən qovşaq.
• Elektrik tələbatını təxmin edin:cari səviyyə, iş dövrü və məqbul temperatur artımı (təxmin etməkdən çəkinin - sistem məlumatlarınızı istifadə edin).
• Mexanik reallığı təsvir edin:daimi vibrasiya, arabir əyilmə, menteşənin hərəkəti və ya termal genişlənmə dövrləri.
• Formanı seçin:qayışlar və bağlama üçün düz hörmə, qol və ya müəyyən birləşmələrdə genişləndirilə bilən örtük üçün boruşəkilli örgü.
• Ətraf mühit üçün səthi bitirin:rütubətli/duzlu hava, sənaye dumanları və ya qapalı təmiz şkaf.
• Kilidin ləğvi təfərrüatları:qapağın növü, boltun ölçüsü, deşiklər arası məsafə, qıvrım/qaynaq prosesi və ucların qalay və ya qıfıllara ehtiyac olub-olmaması.
• Plan mühafizəsi:aşınma qolları, izolyasiya təbəqələri və ya örgü iti kənarlara sürtülə bilsə, gərginlik azaldıcı.

Ümumi örgü seçimləri üçün müqayisə cədvəli

Aşağıda RFQ-ya köçürə biləcəyiniz praktiki müqayisə var. O, təkcə kataloqda nəyin fərqli göründüyünə deyil, real dünyada nələrin dəyişdiyinə diqqət yetirir.

İpucu: Təchizatçıları müqayisə edərkən onlardan tikinti təfərrüatlarını bildirmələrini xahiş edin (telin diametri/sayı, hörmə əhatə dairəsi və xitam xüsusiyyətləri). “Ekvivalent genişlik” ekvivalent performans deyil.

Alıcılar keyfiyyət yoxlamaları və sənədləri tələb etməlidirlər

Layihəniz həssasdırsa - enerji elektronikası, sənaye avadanlığı, dəmir yolu, EV alt sistemləri və ya hər hansı təhlükəsizlik baxımından kritik yer yolu - müalicə edinMis örgülü məftillərkimi a əmtəə deyil, komponentdir. Budur, təchizatçınızı sıxmadan işləyən təmiz QA sorğu siyahısı:

• Daxil olan materiala nəzarət:mis növünün təsviri, örtük təsviri (əgər varsa) və lotun izlənməsi
• Elektrik yoxlaması:müqavimət/davamlılığın yoxlanılması metodu və qəbul meyarları (uzunluq və ya montaj üzrə)
• Xitamın təsdiqlənməsi:qıvrım hündürlüyü/en qeydləri (əgər bükülmüşsə), çəkmə testi yanaşması və vizual yoxlama standartı
• Ölçü nəzarəti:genişlik/qalınlıq dözümlülüyü, deşiklər arası aralıq tolerantlığı (qulaqlarla yığılıbsa)
• Uyğunluq sənədləri:Lazım olduqda CoC/CoA və bazarınız tərəfindən tələb olunan ekoloji uyğunluq bəyanatları
• Qablaşdırma və emal:daşınma/saxlama zamanı əyilmələrə, çirklənməyə və oksidləşməyə qarşı qorunma

Uğursuzluqların qarşısını alan ən yaxşı quraşdırma təcrübələri

Hətta ən yaxşısıMis örgülü məftillərsonradan quraşdırıldığı təqdirdə uğursuz ola bilər. Bunlar aralıq xətalara səbəb olan səhvlərdir, istilik və ya erkən mexaniki nasazlıq:

• Çirkli təmas səthləri:Boya, oksidləşmə və ya yağ müqaviməti artırır. Metaldan metala interfeysi hazırlayın.
• Kiçik təmas sahəsi:Geniş bir örgüdə kiçik bir yuyucu isti nöqtə yarada bilər. Tam əlaqə üçün müvafiq avadanlıqdan istifadə edin.
• Sona yaxın kəskin əyilmələr:Çubuğun sağ tərəfində əyilmək gərginliyi cəmləşdirir - yumşaq keçid və gərginliyi azaldın.
• Zamanla boşalma momenti:Vibrasiya oynaqları rahatlaşdıra bilər. Dizaynınıza uyğun kilidləmə üsullarından istifadə edin və texniki xidmət dövrlərini yenidən yoxlayın.
• Aşınmaya məruz qalma:Örgü bir kənara sürtülürsə, qoruyucu qol əlavə edin və ya onun istiqamətini dəyişdirin.
• Səhv yol planlaması:Mümkün olduqda kəmərləri qısa saxlayın və empedans əlavə edən lazımsız döngələrdən qaçın.

Əgər nasazlıq rejiminiz “istismar zamanı işlədi, lakin sonra uğursuz olur”sa, quraşdırma interfeysini müalicə edin (səth hazırlığı + fırlanma anı + aparat + gərginliyin azaldılması) elektrik dizaynının bir hissəsi kimi.

Dongguan Quande Electronics Co., Ltd ilə işləyir

Əgər qaynaq edirsinizsəMis örgülü məftillərtorpaqlama kəmərləri, birləşdirici keçidlər və ya çevik birləşmələr üçün etibarlı nəticəyə aparan ən sürətli yol təchizatçıdır. həm “mühəndislik”, həm də “təchizat” mövzusunda danışan.Dongguan Quande Electronics Co., Ltd.hörülmüş mis məhsullarını praktik tikinti ehtiyacları ətrafında yerləşdirir: konfiqurasiya edilə bilən ölçülər, tətbiqə əsaslanan örgü seçimləri və real quraşdırma məhdudiyyətlərinə uyğun montaj seçimləri.

Müraciət etdiyiniz zaman üç şeyi qabaqcadan paylaşsanız, daha yaxşı tövsiyələr (və daha az təftiş) əldə edəcəksiniz:

• Müraciətiniz:torpaq kəməri, çevik birləşdirici, birləşdirici kəmər və ya qol üslubunda örgü istifadəsi
• Ətrafınız:qapalı kabinet, rütubətli bitki, sahil havası, vibrasiya səviyyəsi
• Sonlandırma planınız:boltun ölçüsü/deşik aralığı, qaşıq növü və əvvəlcədən yığılmış uclara ehtiyacınız olub-olmaması

Tez-tez verilən suallar

S: Mis örgülü məftillər torpaqlama üçün bərk naqildən yaxşıdır?

Hərəkət edən və ya titrəyən qayışlar və bağlar üçün tez-tez bəli. Örgüün çevikliyi yorğunluğun qarşısını almağa kömək edir və əlaqəni sabit saxlayır - sonlandırma və təmas səthləri düzgün yerinə yetirildiyi təqdirdə.

S: Çılpaq mis və ya konservləşdirilmiş mis hörük seçməliyəm?

Çılpaq mis idarə olunan mühitlərdə qənaətcil ola bilər. Rütubətli və ya zəif korroziyaya məruz qalan şəraitdə, zamanla sabit səth davranışını saxlamağa kömək etmək üçün adətən örtüklü örtük seçilir. Ən yaxşı seçim məruz qalma, texniki xidmət dövrləri və dayandırma üsulundan asılıdır.

S: Daha vacib olan nədir: hörmə eni və ya örgü quruluşu?

Tikinti ən azı eni qədər vacibdir. İplərin sayı/diametri, toxunma sıxlığı və sonlanma keyfiyyəti çox vaxt davamlılıq və real dünyada müqavimət sabitliyinə qərar verir.

S: Torpaqlama kəmərləri niyə qızdırılır?

İstilik adətən birləşmədə müqavimətə işarə edir - zəif səth hazırlığı, kiçik təmas sahəsi, boş fırlanma momenti və ya yanlış aparat. Örgü yaxşı ola bilər; interfeys günahkardır.

S: Mis örgülü məftillər üçün RFQ-ya nə daxil etməliyəm?

Tətbiq, uzunluq, en/qalınlıq diapazonu (və ya hədəf kəsiyi), ətraf mühit, hərəkət/vibrasiya təsviri, sonlanma təfərrüatları (deşik ölçüsü/aralıq, qapaqlar) və istənilən tələb olunan sənədləri daxil edin.

Fikirləri bağlamaq

AlışMis örgülü məftillərOnlara “sadəcə mis” kimi yanaşmağı dayandırıb elektrik və hərəkət arasında işləyən interfeys kimi davranmağa başladıqdan sonra asanlaşır. Ətraf mühiti müəyyənləşdirin, dayandırmanı kilidləyin, keyfiyyəti yoxlayın və əlaqə fizikasına hörmətlə quraşdırın - və siz ən bahalı uğursuzluq növündən qaçınacaqsınız: fasilələrlə.
