ESD yer kabeli müasir elektronikada etibarlı statik nəzarətin açarıdırmı?

Elektrostatik axıdılması (ESD) səssizcə həssas elektron komponentləri və istehsal xətlərini silmək olarESD yer kabelitəhlükəsiz axıdılması yollarını təmin etmək üçün bir əsas cihaz kimi dayanır.

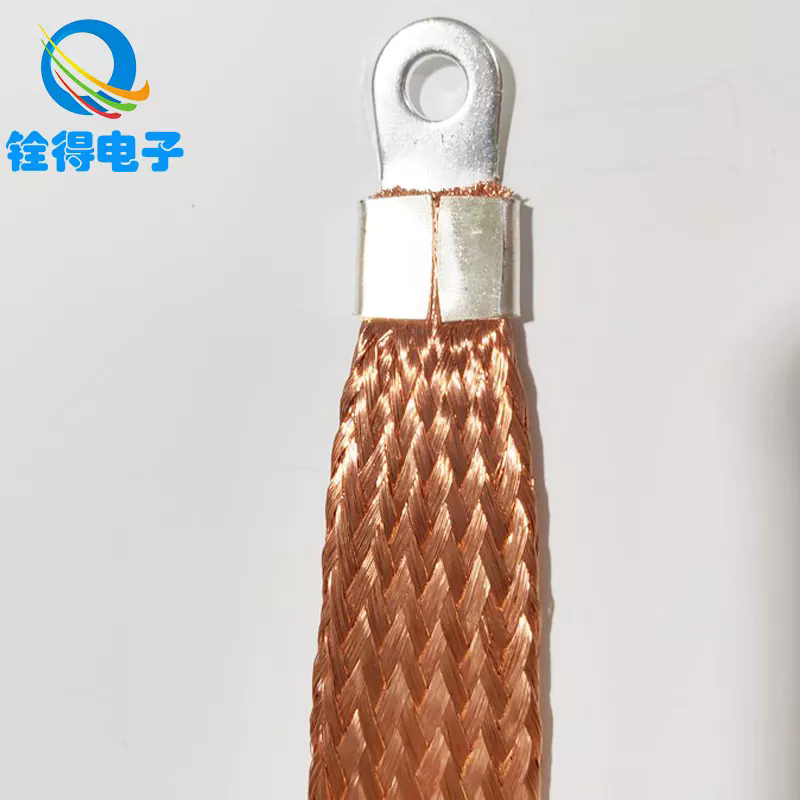

ESD yer kabeli və əsas texniki xüsusiyyətlər nədir

Tərif və məqsəd

BirESD yer kabeli(ESD torpaqlama qurğusu və ya statik axıdılması kabeli kimi bir iş qurğusu, bilək kəməri, ionizer çərçivəsi və ya ESD matını müəyyən edilmiş bir yerə qoyan bir kontorer kabelidir. Onun funksiyası, komponentlərə xələl gətirə və ya zərər verə biləcək nəzarətsiz elektrostatik axıdılması hadisələrinin qarşısını alan statik ittihamları təhlükəsiz bir şəkildə yaymaq üçün aşağı müqavimət göstərməlidir.

ESD yer kabelinin əsas parametrləri

Aşağıda bu cür kabellərin seçilməsində və ya qiymətləndirilməsində istifadə olunan tipik parametrləri təsvir edən standart bir spesifikasiya cədvəli var:

Bu parametrlər ərizə mühitindən, tənzimləyici normalardan və müştəri tələblərindən asılı olaraq dəyişə bilər.

Bu maddənin mərkəzi mövzusu

Burada əsas məqsəd izah etməkdirNiyə bir ESD yerüstü kabel statik idarəetmə üçün vacibdir, Bunu necə seçmək, quraşdırmaq və saxlamaq olar, vəGələcək tendensiyalar təkamülüyünü formalaşdırır. Bundan əlavə, məqalə iki ümumi suala cavab verəcək və Quande markasının həllərinə istiqamətlənəcəkdir.

Niyə ESD Ground Kabelin vacibliyi - üstünlüklər və rol

Niyə statik nəzarət çox vacibdir

• Həssas elektronikanı qorumaq: Müasir inteqrasiya olunmuş sxemlər, yerüstü qurğular və sensorlar dəqiqədə elektrostatik tullantılar tərəfindən məhv edilə bilər (tez-tez 100 v).

• Məhsul və keyfiyyət: Statik tədbirlər gizli ziyana səbəb ola bilər, məhsulun etibarlılığını azaldır və sahə çatışmazlığına səbəb olur.

• Təhlükəsizlik və uyğunluq: Bir çox elektron istehsal standartı (məsələn, ANSI / ESD S20.20, IEC 61340) müəyyən edilmiş yerüstü yollar və müqavimət həddini tələb edir.

Beləliklə, ESD yer kabeli ESD nəzarət proqramında həyati bir komponentdir.

Yüksək keyfiyyətli ESD yer kabelinin üstünlükləri

1. İdarə olunan axıdılması: Daxili rezistor (ümumiyyətlə 1 mω), statik elektrik enerjisinin təhlükəsiz, idarə olunan nisbətdə yayılmasını təmin edir, arance və ya qığılcım riskini azaldır.

2. Çeviklik və mexaniki möhkəmlik: Tinsel və ya qapalı mis ilə içərisində kabel, bünövrəkə və gündəlik aşınma möhkəm bir dirijordan daha etibarlıdır.

3. Zamanla ardıcıllıq: Yüksək keyfiyyətli izolyasiya aşınma, rütubətə və kimyəvi məruz qalma, zavod mühitində performansın qorunmasına baxır.

4. Üzlük: Standart bağlayıcılar (banan plug, alligator klipi, kilidləmə jakları) Kabeldə müxtəlif əsaslandırma infrastrukturu ilə uyğunlaşdırın.

5. Qənaətlilik: Aktiv axıdılması sistemləri və ya ionizerlərə nisbətən passiv bir kabel aşağı qiymətdir, lakin statik idarəetmə üçün əsasdır.

ESD nəzarət proqramında əsas rol

• Operator və ümumi nöqtə arasındakı əlaqə: Bilək qayışları və ya daban qayışları üçün kabel operatorun yer potensialında qalmasını təmin edir.

• Paspas və ya avadanlıqdan yer zəminə bağlantı: ESD paspaları və ya iş səthləri obyektin yerinə şarj etmək üçün bu cür kabellərə güvənirlər.

• Yedəkləmə və ehtiyat: Kompleks ESD sistemlərində çoxsaylı əsaslı yollar tək nöqtəli uğursuzluqları azaldır.

Keyfiyyətli və uyğunluq baxımından, ESD yer kabelini müəyyənləşdirmək və ya təsdiqləmək üçün səhlənkarlıq, bütün statik idarəetmə proqramını sarsıda bilər.

ESD yer kabelini necə seçmək, quraşdırmaq və saxlamaq üçün necə

Doğru kabeli seçmək (necə)

ESD yer kabelini seçərkən aşağıdakı addımları nəzərdən keçirin:

• Müqavimət tələbini yoxlayın: Kabelin görüşməsini təmin edin və ya 1 mω (və ya müvafiq standarta uyğun olaraq) tolerantlığını təmin edin.

• Bağlayıcı tipini seçin: Avadanlıqlarınıza uyğun bağlayıcıları seçin (banan plug, kilidləmə jak, alligator klipi).

• Uzunluq məsələləri: Həddindən artıq yavaş-yavaş çatmadan asan bir uzunluq seçin (1.2 m ümumi).

• Mexanik dizaynı yoxlayın: Tinsel və ya örgülü dirijor, əyilmədən yorğunluğa qarşı çıxmağa kömək edir.

• İzolyasiya davamlılığı: Sənaye mühiti üçün yaxşı aşınma, kimyəvi və temperatur müqaviməti olan materiallardan istifadə edin.

• Sertifikatlar və test hesabatları: İstehsalçıdan test hesabatlarını (müqavimət, izolyasiya, çəkmə gücünü) tələb edin.

Quraşdırma qaydaları (necə)

Düzgün quraşdırma effektivliyin açarıdır:

1. Kabelin əvvəlcə bilək kəmərinə və ya mat üçün qoşun, sonra ümumi əsaslandırma nöqtəsinə.

2. Ümumi nöqtəni təmin edinməlum bir yer zəminə və ya torpaqlama avtobus çubuğuna.

3. Kəskin əyilmə və ya kinklərdən çəkinin- Kabellərin stressi azaltmaq üçün yumşaq döngələri olmalıdır.

4. Yüksək gərginlikli və ya səs-küylü xətlərdən uzaqlaşmaqelektrik müdaxiləsinin qarşısını almaq üçün.

5. Dövri testi həyata keçirin, adətən aylıq və ya rüblük, davamlılığı və müqaviməti təsdiqləmək üçün.

6. Zədələnmiş və ya köhnəlmiş kabelləri dəyişdirinDərhal - hətta kiçik fasilələr və ya izolyasiya çatları da kabelin təsirsiz olduğunu göstərə bilər.

Baxım və təsdiqləmə (necə)

• İstifadə etməkESD Dəzgah Müqaviməti Testeroperator və ya mat və ya ümumi nöqtə arasındakı müqaviməti ölçmək.

• Ölçülmüş müqavimət tolerantlıqda qalmalıdır (məsələn, 0.9-1.2 mω).

• Ceketi kəsiklər, aşınmalar və ya rəngsizləşmə üçün yoxlayın.

• Daxili tel parçalanma əlamətlərini izləmək üçün kabeli yumşaq bir şəkildə bükün (aralıq davamlılıq).

• Hər testi sənəd - izləmə keyfiyyəti və audit rejimləri altında vacibdir.

Ümumi tətbiqlər

• Elektron Məclisi xətləri: Hər bir operator stansiyası (bilək qayışı) və ya iş stansiyası mat.

• Təmir və emal skamyaları: Lehimləmə, yoxlama və işləmə zamanı qorunma.

• Təmiz otaqlar və yarımkeçirici fabs: Statik nəzarətin verilməsi üçün vacib olduğu yerlərdə.

• Laboratoriyalar və R & D Laboratoriyaları: Prototipləmə və sınaq mühitləri üçün.

• Qablaşdırma və ESD-təhlükəsiz göndərmə sahələri: Torpaq keçirici qablar və nəqliyyat sistemlərinə.

Gələcək meyllər, çətinliklər və inteqrasiya

İnkişaf edən standartlar və uyğunluq

Kimi standartlarIEC 61340vəANSI / ESD S20.20Getdikcə daha sərt qiymətləndirmə, izləmə və audit uyğunluğu tələb edir. İstehsalçılar və istifadəçilər daha tez-tez yoxlamalarla qarşılaşacaq və müvafiq əsaslandırma təcrübələrinin sənədləşdirilmiş sübutlarını göstərməlidirlər. ESD yer kabeli inkişaf edən müqavimət tolerans və maddi təhlükəsizlik tələblərinə cavab verməlidir.

Ağıllı və rəqəmsal monitorinq

Növbəti nəsil kabellər daxil ola bilərDaxili sensorlar və ya ağıllı fişlərKabelin bütövlüyünə, müqavimət sürüşməsi və istifadə dövrlərini izləmək. Bu "ağıllı kabellər" müqavimət aralığın kənarda sürüşməsə və ya mexaniki ziyan qaçılmaz olduqda, istismar sistemlərinə xəbərdarlıq edərdi.

Materiallar və davamlılıq yaxşılaşdırılması

İrəliləyişlərNano-materiallar, yüksək performanslı polimerlərvə daha çox davamlı dirijorlar (məsələn, gümüş örtüklü tinsel, karbon nanotube kompozisiyaları) ömrü boyu daha yüksək, rahatlıq yaxşılaşdıracaq və sərt mühitlərdə uğursuzluq dərəcələrini azaldacaq.

IOT və mes sistemləri ilə inteqrasiya

Tamamilə rəqəmsallaşdırılmış fabriklərdə hər bir zəminli kabel onu bağlayan bir şəxsiyyət və ya siqnal daşıya bilərİstehsalat icra sistemi (mes). Bu, real vaxt rejimində təmir fasilələri, operator uyğunluğuna və statik nəzarət sağlamlığına görünmə imkanı verir.

Çətinliklərin aradan qaldırılması

• TarazlaşmaQiyməti qabaqcıl xüsusiyyətlərə qarşı: Smart Kabel həlləri, aşağı marja sektorlarda qəbul edilməsinə təsir edən xərcləri toplaya bilər.

• Ətraf mühitin stresi və aşınması: Yüksək rütubət, kimyəvi məruz qalma və aşınma davam edən təhdidlər qalır.

• İstifadəçi uyğunluğu: Hətta ən yüksək səviyyəli kabellər, düzgün olmayan əlaqə və ya istifadəçi nəzarət performansını sarsıdır.

Tez-tez verilən suallar (FAQ)

S1: ESD torpaq kabeli normal olaraq hansı müqavimət göstərməlidir?
A1: Tipik hədəfdir1 mω ± 10%(i.E. 0.9 mω 1,1 mω). Bu rezistor statik yerə axmağa imkan verərkən axıdılması cərəyanını etibarlı şəkildə məhdudlaşdırır. Bəzi qurğularda, standart və ya müştəri tələbindən asılı olaraq 0.75-1.25 mω tolerantlıq qrupu məqbuldur.

S2: ESD yer kabeli nə qədər tez-tez sınaqdan keçirilməli və ya dəyişdirilməlidir?
A2: Test heç olmasa baş verməlidiraylıq və ya rüblük, keyfiyyət rejiminizə və audit tezliyinizdən asılı olaraq. Ölçmələr tolerantlıqdan və ya gödəkçədən kənara çıxsa, zərər (kəsiklər, aşınmalar, rəngsizləşmə), kabel olmalıdırdərhal dəyişdirildi. Bükülmə zamanı mexaniki yorğunluq və ya aralıq davamlılıq bir uğursuzluq işarəsidir.

Xülasə və marka giriş

BuESD yer kabeliHər hansı bir effektiv statik idarəetmə proqramında təməl, lakin tez-tez underrated, elementdir. AnlayışnəBu,niyəMəhsul məhsulu, etibarlılığı və təhlükəsizliyi və təhlükəsizliyi üçün vacibdir vənecəSeçmək, quraşdırmaq, sınamaq və qorumaq üçün möhkəm bir ESD strategiyasının onurğasını təşkil edir. Əvvəlcədən axtaran ağıllı kabel inteqrasiyası, iot bağlantısı, qabaqcıl materiallar və sərt standartlar bu texnologiyanın təkamülünü formalaşdıracaqdır.

nə vaxtESD əsaslı bir spektri təklif edir - uzun ömür, ardıcıl performans və inkişaf etmiş istehsal sistemlərinə sorunsuz inteqrasiya üçün davamlı, sertifikatlı ESD yer kabelləri də daxil olmaqla. Xüsusi spesifikasiyalar, texniki dəstək və ya satınalma sorğuları üçün,Bizimlə əlaqə saxlayın.
