Koaksial kabeldə mis örgüsünün funksiyası nədir?

Tez-tez Coax adlandırılan koaksial kabel, ilk növbədə radio tezlik siqnallarının ötürülməsi üçün istifadə olunan elektrik kabelinin bir növüdür. Bu məqsəd üçün xüsusilə effektiv edən bənzərsiz bir dizaynı var və koaksial kabelin əsas komponentlərindən biridirmis örgülü qalxan.

Əsas, koaksial kabeli ötürülən məlumatları təşkil edən elektron siqnalları daşıyan vahid bir dirijordan ibarətdir. Bu nüvənin adətən mis və ya mis ərintisindən hazırlanmışdır, çünki mis əla elektrik dirijorudur. Core ətrafındakı bir izolyator rolunu oynayan və nüvəni kabelin xarici qatlarından ayıran dielektrik materialın təbəqəsidir.

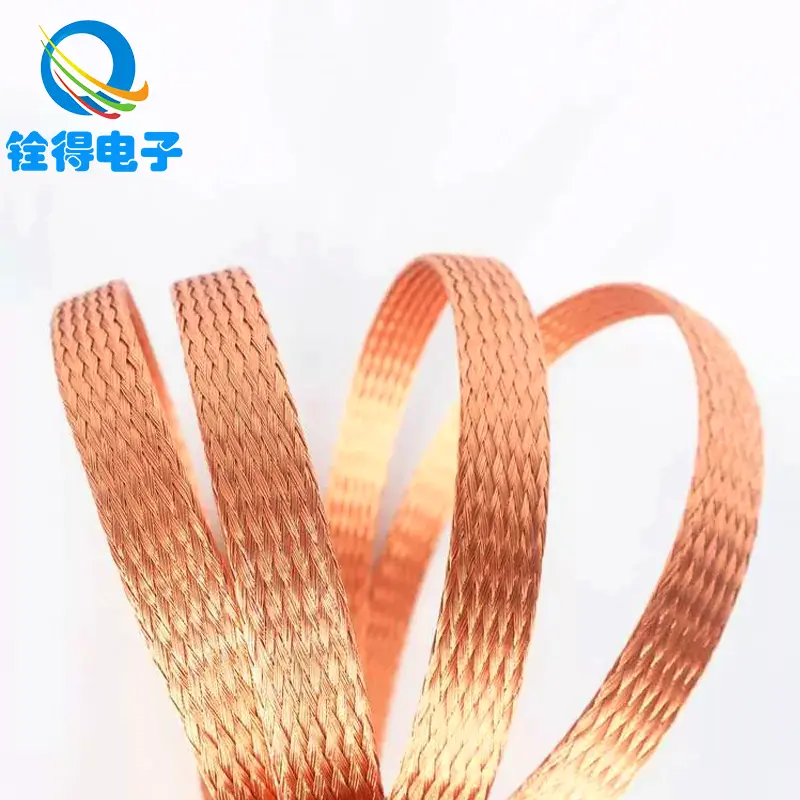

Koaksial kabeldəki növbəti təbəqədirmis örgülü qalxan. Bu qalxan, dielektrik və nüvənin ətrafında davamlı bir təbəqə yaratmaq üçün çox sayda nazik mis teldən ibarətdir və ya örgülü. Mis örgülü qalxanının əsas funksiyası bir yer bağlantısını təmin etmək və əsas səs-küyündən qorumaqdır.

Elektrik səs-küyü digər elektrik cihazları, elektromaqnit müdaxiləsi (EMI) və Radie Tezlik müdaxiləsi (RFI) kimi müxtəlif mənbələrdən yarana bilər. Bu səs-küy, koaksial kabel vasitəsilə ötürülən siqnallara müdaxilə edə bilər, təhrif, siqnal keyfiyyətinin itirilməsi və hətta dəqiq siqnal itkisini də artırır. Mis örgülü qalxan, əsas və bu səs-küy mənbələri arasında bir maneə rolunu oynayır, nüvəni müdaxiləndən effektiv şəkildə qoruyur.

Səs-küydən qorunma təmin etməklə yanaşı, mis örgü qalxanı da koaksial kabelin impemonunu qorumağa kömək edir. Empedance, bir elektrik dövrəsində cərəyan axınının axmasına qarşı bir ölçüdir və koaksial kabel üçün siqnalların səmərəli və dəqiq ötürülməsini təmin etmək üçün ardıcıl bir maneə olması vacibdir. Mis örgülü qalxan, dielektrik təbəqə ilə birlikdə, kabelin istədiyi impedance səviyyəsini qorumağa kömək edir.

Diqqət yetirməyə dəyər ki, mis örgülü qalxan, ikisi arasında birbaşa elektrik bağlantısının qarşısını almaq üçün dielektrik qat tərəfindən nüvədən bir şəkildə ayrılmalıdır. Əsas və qalxan toxunursa, qısa bir dövrə yaradacaq və kabel siqnalları effektiv şəkildə ötürə bilməyəcəkdir.

Xülasə,mis örgülü qalxanKoaksial kabeldə nüvəni elektrik səs-küyündən qorumaq və kabelin impemonunu qorumaqda həlledici rol oynayır. Bir yer bağlantısı təmin etmək və müdaxilənin qarşı bir maneə kimi fəaliyyət göstərərək mis Braid Shield, siqnalların koaksial kabel vasitəsilə səmərəli və dəqiq ötürülməsini təmin edir. Bu, koaksial kabel televizor, internet və telefon rabitəsində istifadə olunanlar kimi radio tezlik siqnallarının ötürülməsi üçün əla seçim edir.
